Передатчик:

Передатчик состоит из кодера на микроконтроллере, и радиомодуля для передачи данных по радиоканалу. Модуляция – ШИМ. В передатчик заложен алгоритм помехоустойчивой передачи данных, для защиты от ложных срабатываний. Потребление тока в режиме покоя составляет 0,1мкА в режиме сна, и 11мА во время передачи (от источника напряжения 3В). 0,3мкА в режиме сна, и 15мА во время передачи (от источника напряжения 6В). Для управления на небольшой дистанции достаточно одной литиевой батареи. Для более дальней связи используются 2 литиевых батареи. Плата передатчика – 2-х сторонняя. Обратная сторона используется в качестве экрана. Фольга только удалена под катушкой L2.

Особенности передатчика: - для сверхнизкого потребления тока в режиме сна в контроллере пришлось отключить одну важную функцию (с этой функцией потребление тока составило бы 60 мкА, что не есть хорошо), поэтому в некоторых ситуациях контроллер при подключении батареи может зависнуть. Для вывода его из этого состояния нужно извлечь батарею, нажать на кнопку SB4 (для разряда конденсаторов), и снова установить батарею до успешного старта контроллера. В нормальном рабочем режиме с установленной батареей зависаний не будет (пока батарея не разрядится). - если при подключении батареи удерживать кнопку SB1, то передатчик перейдет в режим передачи сигнала 100 % амплитудной модуляцией частотой 1кГц. Это сделано для тех кто самостоятельно будет собирать и настраивать сверхрегенеративный приемник на нужную частоту (по сигналу передатчика удобно производить данную настройку). - если при подключении батареи удерживать кнопку SB2, то передатчик перейдет в режим постоянной передачи кодовой посылки 0101 (2 светодиода горят, 2 потушены). Этот режим удобен для тех, кто будет тестировать дальность работы устройств.

Приемник:

Приемник состоит из декодера на микроконтроллере, и готового приемного радиомодуля (радиомодуль не должен инвертировать сигнал передатчика). Приемник команд особенностей не имеет. К выходу микроконтроллера можно подключить мощные полевые транзисторы для управления всеразличными нагрузками или реле.

А теперь о дальности работы. При питании передатчика от источника напряжением 6В и нахождении передатчика на 7 этаже мне удавалось передавать команды на расстояние до 1км. Причем внутри дома сигнал передатчика пробивал насквозь 7 этажей (до 1 этажа), прием даже велся в металлическом лифте на пути следования с 7 до 1 этажа. При нахождении передатчика на уровне 1,5 метра от земли сигнал передавался до 300 метров при прямой видимости. В качестве антенн были использованы куски провода по 17см.

Прошивки бесплатны, и не имеют никаких ограничений. Кодер и декодер имеют индивидуальный код (могут быть перестроены на сотни миллиардов различных комбинаций). При программировании контроллеров не забываем о калибровочных константах http://pro-radio.ru/controllers/3131-2/ (у кого PICkit – могут о этом не беспокоиться, программатор сам все сделает).

Если применить готовые радиомодули приемника и передатчика, например эти, то сборка данного устройства значительно упростится.

Скачать прошивки и печатные платы в формате LAY

Все радиодетали можно приобрести в нашем магазине.

Список необходимых радиодеталей:

1) PIC12F675 - 2 шт

2) Транзистор

2SC3357 - 1 шт

BC847 - 1 шт

3) Конденсаторы

10 мкФ - 3 шт

3 п - 1 шт

5,6 п - 1 шт

4) Резисторы

1 К - 5 шт

10 К - 2 шт

6,8 К - 1 шт

5) Микрокнопки - 4 шт

6) Индуктивность

10 мкГн - 1 шт

7) Кварцевый резонатор частотой

433,92 МГц - 1 шт

8) Светодиоды - 5 шт

Источник

Но конечно на этом все не закончилось, по ходу осмысления ремонта пришлось составить список желательно проводимых работ, в который вошло:

1) Замена освещения на потолке, соответственно потолок пришлось делать новый, из гипсокартона.

2) Раз мы строим "Умный дом" необходимо добавить емного информационных медных жил.

3) Во время ремонта оказалось что кроватка для ребенка маленькая, а на диване не гоже спать. Пришлось фантазировать, как бы максимально наполнить комнату функциональной мебелью, и чтобы она места не так много занимала. Недолгие поиски на просторах привили к мысли сделать в комнате подиум. Да не простой подиум, с выдвигающейся кроватью из него. С парочкой ящиков для детских игрушек. Ну и конечно не стоит забывать о верхней части подиума, где прекрасно расположиться стол, стул, небольшие стелажи для книг.

Ну а теперь поподробнее о этапах работ. Сколько времени у меня занял ремонт видно по фотографиям, делал для своего удовольствия, и не гнался за скоростью выполнения работы.

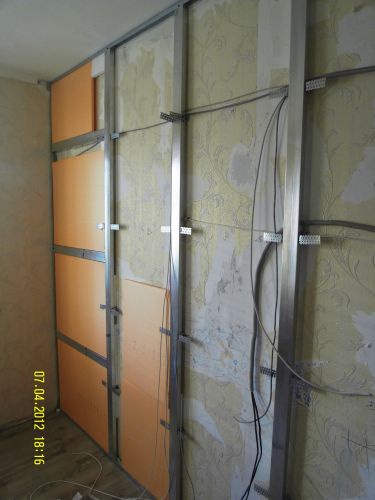

Стену решили отделать гипсокартоном. Для этого была сделана обрешетка из профиля и начата работа по шумоизоляции стены.

1

Вид на всю стену

2

Проводов получилось довольно много, было заложены провода под новые розетки 220В. Для датчиков объема,освещения, и т.д. было проложено уйма витой пары. Не забываем и о коаксиале для кабельного телевидения.

3

Процесс отделки потолка к сожелению я не запечатлил, поэтому привожу конечный вариант потолка. По задумки жены на потолке разместились облачка, Солнышко и лучи. В лучах встроили подсветку.

4

С включенной подсветкой.

5

Основной ремонт стен/потолка подходит к концу. Возникает желание начать делать подиум. На возведение всего каркаса ушло 11-ть трехметровых брусков сечением 50мм х 50мм.

6

Продолжение возведения каркаса, поставлены четкие границы рамера подиума.

7

Сделан каркас верхней части подиума.

8

Тут опять был небольшой перерыв в съемке. За это время закончен полностью каркас. Сверху в два слоя были постелены купленные в свое время бракованные листы от упаковки ламината. Внутри подиума заметен каркас будущей кровати. Сверху постелен ковролин.

9

Обтянул ступеньку ковролином

10

Общий вид на комнату после покупки и установки телевизора. Он установлен на поворачивающем креплении . С подиума смотреть телевизор очень удобно.

11

Пришлось заказать нестандартный матрас 70см х 170см.

12

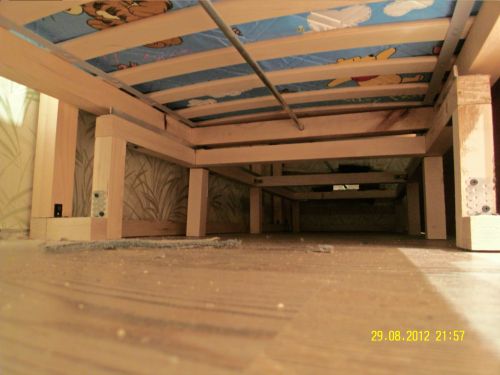

Вид снизу под кроватью. По центру видно пустотелую трубку, в которой находится резьбовая шпилька длиной примерно 180см. В конце каркаса установлена маленькая электрическая отвертка с редуктором. Обороты у отвертки небольшие всего 160 об/мин. Поэтому выдвигается кровать полностью примерно за 5 минут. Куплен, но пока не установлен мотор с редуктором 320 об/смин. Скорость хотя и небольшая, зато выдвигается он даже тогда когда я сажусь на кровать. Полный вес кровати и меня достигает примерно 85 кг. В конце и начале кровати находяться герконы которые сообщают нам дошла ли кровать до крайнего положения. На каркасе кровати соответственно установлен магнит.

13

Сбоку у кровати будут 3-и ящика, два больших и один поменьше расположенный в ступеньке.

14

Автор: andvas
Любое использование материалов сайта возможно только с разрешения автора и с обязательным указанием источника.

Выкидывать было жалко, решил сделать фонарики для дачи, чтобы ночью освещались дорожки.

Что было потрачено:

1) Аккуммулятор - 1 шт.

2) Датчик движения - 2 шт. (Купить)

3)КР142ЕН5В - 1 шт (Купить)

4)Транзистор(Купить)

5)Провода

6)Выключатель (Купить)

7)Коробка для всей схемы (Купить)

Пришло время менять старый допотопный компьютер/сервер на новый, современный. Старый занимал много места , шумел, грелся, потреблял много электроэнергии. В общем приносил кучу неприятностей.

При отборе хотелось уменьшить описанные выше проблемы. Выбор пал на материнскую плату со встроенным процессором и видеоподсистемой Intel D525MW iN10+AtomD525(1.8Gh 2x512Kb) 2xSODIMM DDR3-1066 DSub 1xPCI 6ch 2xSATA GLAN mini-ITX.

1) Вид на материнку сверху. Размер 170х170 см.

2) Плата.Вид на разъемы

3) Память для платы

4) Корпус решил сделать свой, потому что то что продавалось было дорого, и опять же не занимало мало места. Алюминиевые уголки для корпуса.

5) Основание корпуса.Сначало собирал все на винтах. Потом после приобретения заклепочника, собрал все на заклёпках. Очень удобно, быстро и крепко получилось.

6) Корпус почти готовый

7) Корпус с установленными внутренностями. На фото видно черный винтилятор установленный над материнской платой. Это было сделано на всякий случай, потому что чипсет на плате греется довольно сильно, хотя он и рассчитан до +125 градусов.

8) С другой стороны

.

Установка

Установка происходить на ОС AltLinux. Выполняется стандартная команда "apt-get install" на установку пакета Motion

apt-get install motion

Конфигурационный файл

Расположение /etc/motion

# motion.conf
# Это конфигурационный файл для motion версии 3.2.12

############################################################
# Daemon
############################################################

# Start in daemon (background) mode and release terminal (default: off)
daemon on

# Файл для хранения идентификатора процесса, также называемый PID файла. (По умолчанию: не определен)
process_id_file /var/run/motion/motion.pid

############################################################
# Основной режим установки
############################################################

# Запуск в режиме демона. !!!Быть очень внимательным, возможно появление артефактов, или пропадании изображения!!!
# Start in Setup-Mode, daemon disabled. (default: off)
setup_mode off


###########################################################
# Опции захватывающего устройства
############################################################

# Устройство для захвата видео - если камера одна - оставить как есть, иначе добавить необходимые устройства
# по необходимости
videodevice /dev/video0

# v4l2_palette allows to choose preferable palette to be use by motion
# to capture from those supported by your videodevice. (default: 8)
# E.g. if your videodevice supports both V4L2_PIX_FMT_SBGGR8 and
# V4L2_PIX_FMT_MJPEG then motion will by default use V4L2_PIX_FMT_MJPEG.
# Setting v4l2_palette to 1 forces motion to use V4L2_PIX_FMT_SBGGR8
# instead.
#
# Values :
# V4L2_PIX_FMT_SN9C10X : 0  'S910'
# V4L2_PIX_FMT_SBGGR8  : 1  'BA81'
# V4L2_PIX_FMT_MJPEG   : 2  'MJPEG'
# V4L2_PIX_FMT_JPEG    : 3  'JPEG'
# V4L2_PIX_FMT_RGB24   : 4  'RGB3'
# V4L2_PIX_FMT_UYVY    : 5  'UYVY'
# V4L2_PIX_FMT_YUYV    : 6  'YUYV'
# V4L2_PIX_FMT_YUV422P : 7  '422P'
# V4L2_PIX_FMT_YUV420  : 8  'YU12'
v4l2_palette 3

# Tuner device to be used for capturing using tuner as source (default /dev/tuner0)
# This is ONLY used for FreeBSD. Leave it commented out for Linux
; tunerdevice /dev/tuner0

# Какой вход для видео использовать. В случае USB-камеры оставить как есть.
# Для видео/TV карты обычно устанавливается 0 или 1
# (default: 8)
input 8

# Используемый видео стандарт (только для захвата видео и карты ТВ-тюнера)
# Варианты: 0 (PAL), 1 (NTSC), 2 (SECAM), 3 (PAL NC no colour). По умолчанию: 0 (PAL)
norm 0

# Частота установки тюнера(КГц) (только для карт TV тюнера)(По умолчанию: 0)
frequency 0

# Поворот изображения. Вращение влияет на всё сохраненное видео и изображения.
# Допустимые значения: 0 (По умолчанию = no rotation), 90, 180 и 270.
rotate 180

# Разрешение видео, выдаваемое камерой - отредактировать в соответствии с характеристиками своей камеры
# Ширина изображения (в пикселях). Возможые значения: Camera dependent, default: 352
width 640
# Высота изображения (в пикселях). Возможные значения: Camera dependent, default: 288
height 480

# Число кадров в секунду - опять же в соответствии с характеристиками камеры.Для PAL стандартное
# значение - 25 кадров/с
# Возможные значения: 2-100. По умолчанию: 100 (almost no limit).
framerate 25

# Minimum time in seconds between capturing picture frames from the camera.
# Default: 0 = disabled - the capture rate is given by the camera framerate.
# This option is used when you want to capture images at a rate lower than 2 per second.
minimum_frame_time 0

# Если вы используете сетевую камеру, поставьте её URL, размер подстроится автоматически (http:// ftp:// или file:///)
# Может быть URL который возвращает отдельные изображения или raw поток mjpeg. По умолчанию: не определено
; netcam_url value

# Имя пользователя и пароль для сетевой камеры (если требуется). По умолчанию: не определен
# Синтаксис user:password
; netcam_userpass value

# The setting for keep-alive of network socket, should improve performance on compatible net cameras.
# 1.0:         The historical implementation using HTTP/1.0, closing the socket after each http request.
# keep_alive:  Use HTTP/1.0 requests with keep alive header to reuse the same connection.
# 1.1:         Use HTTP/1.1 requests that support keep alive as default.
# Default: 1.0
; netcam_http 1.0

# URL to use for a netcam proxy server, if required, e.g. "http://myproxy".
# If a port number other than 80 is needed, use "http://myproxy:1234".
# Default: not defined
; netcam_proxy value

# Set less strict jpeg checks for network cameras with a poor/buggy firmware.
# Default: off
netcam_tolerant_check off

# Авто регулировка яркости изображения с видео устройства (По умолчанию: off).
# The auto_brightness feature uses the brightness option as its target value.
# If brightness is zero auto_brightness will adjust to average brightness value 128.
# Рекомендуется, только для камер без автоматической яркости
auto_brightness on

# Установить начальную яркость видеоустройства.
# If auto_brightness is enabled, this value defines the average brightness level
# which Motion will try and adjust to.
# Допустимый диапазон 0-255, По умолчанию 0 = disabled
brightness 0

# Установить контрастность видео устройства.
# Возможные значения 0-255, По умолчанию 0 = disabled
contrast 0

# Установить насыщенность видео устройства.
# Возможные значения 0-255, По умолчанию 0 = disabled
saturation 0

# Set the hue of a video device (NTSC feature).
# Valid range 0-255, default 0 = disabled
hue 0


############################################################
# Round Robin (multiple inputs on same video device name)
############################################################

# Number of frames to capture in each roundrobin step (default: 1)
roundrobin_frames 1

# Number of frames to skip before each roundrobin step (default: 1)
roundrobin_skip 1

# Try to filter out noise generated by roundrobin (default: off)
switchfilter off


############################################################
# Настройки обнаружения движения:
############################################################
# Секция “Motion Detection Settings”, отвечает за тонкую настройку обнаружения движущихся объектов.
# Если камера стоит в небольшой комнате, и размеры движущихся предметов большие, проблем с обнаружением нет.
# Вмешательство потребуется в том случае, когда камера контролирует большую территорию, где объект имеет
# относительно маленький размер, и срабатывание может быть вызвано колыханием веток деревьев, проезжающими
# машинами и прочими помехами. На дешевых устройствах запись может начинаться из-за артефактов, вызванных
# искажениями самой камеры или поведением драйвера.

# Параметр позволяет указать количество пикселей, которые должны измениться для срабатывания детектора(default: 1500)
threshold 2500

# Автоматическое значение порога вниз, насколько это возможно.(По умолчанию: off)
threshold_tune off

# Отвечает за уровень порога шума(default: 32)
noise_level 32

# Автоматическая настройка порога шума.(По умолчанию: on)
noise_tune on

# Фильтры для сглаживания шума подключаются при помощи despeckle. По умолчанию используется оптимальное
# значение EedDl. При появлении проблем следует поэкспериментировать, убирая буквы в сочетании EedDl и
# пробуя их в разных комбинациях (подробнее о despeckle смотри на WiKi Motion и на emit.demon.co.uk/motion).
# Despeckle motion image using (e)rode or (d)ilate or (l)abel (Default: not defined)
# Any combination (and number of) of E, e, d, and D is valid.
# (l)abeling must only be used once and the 'l' must be the last letter.
# Закоментируйте для отключения
despeckle EedDl

# Обнаружение движения в заранее определенных областях (1 - 9). Области нумеруются так:  1 2 3
# Скрипт (on_area_detected) запускается немедленно когда обнаруживается движение         4 5 6
# в одной из заданной области, но только один раз во время мероприятия.                  7 8 9
# Один или несколько областей могут быть указаны с этой опцией. (По умолчанию: not defined)
; area_detect value

# Параметр mask_file очень полезен. Делаем снимок камерой, создаем маску, в которой нужная область для сканирования окрашиваем белым, а все остальное,
# что нас не интересует, черным. Сохраняем его в файле формата pgm и указываем путь при помощи mask_file. Теперь наличие движения будет сканироваться
# только в закрашенной белым области.
# (По умолчанию: not defined)
; mask_file value

# Динамическое создание маски файлов во время работы (По умолчанию: 0)
# Отрегулируйте скорость маски, изменяется от 0 (выключен) до 10 (быстро)
smart_mask_speed 0

# Ignore sudden massive light intensity changes given as a percentage of the picture
# area that changed intensity. Valid range: 0 - 100 , default: 0 = disabled
lightswitch 0

# Считается, что обнаружено движение после такого количества кадров (minimum_motion_frames),
# в которых были зафиксированы изменение со значением параметра threshold
# At the default of 1, all motion is detected. Допустимый диапазон: 1 to 1000, рекомендуется 1-5
minimum_motion_frames 1

# Specifies the number of pre-captured (buffered) pictures from before motion
# was detected that will be output at motion detection.
# Рекомендуемый диапазон: 0 to 5 (По умолчанию: 0)
# Не используйте большие значения! Large values will cause Motion to skip video frames and
# cause unsmooth mpegs. To smooth mpegs use larger values of post_capture instead.
pre_capture 0

# Number of frames to capture after motion is no longer detected (default: 0)
post_capture 0

# После какого количества секунд отсутствия движения будет перезапущена запись (а файл перезаписан)
# Gap is the seconds of no motion detection that triggers the end of an event
# An event is defined as a series of motion images taken within a short timeframe.
# Recommended value is 60 seconds (Default). The value 0 is allowed and disables
# events causing all Motion to be written to one single mpeg file and no pre_capture.
gap 360

# Ограничение размера файла с записью (в секундах). В случае ненулевого значения после превышения
# лимита будет создаваться новый файл
# Maximum length in seconds of an mpeg movie
# Когда значение(max_mpeg_time) превышается создается новый файл видео.(По умолчанию: 0 = бесконечность)
max_mpeg_time 600

# Всегда сохранять изображения, даже если не было никакого движения (по умолчанию: off)
output_all off


############################################################
# Image File Output
############################################################

# Варианты сохранения скриншота с движением - все подряд(on), ни одного(off), первый с начала движения (first),
# лучший (best) или с движением ближе к центру изображения (center).(По умолчанию: on)
# Возможные значения: on, off, first, best, center
# Picture with most motion of an event is saved when set to 'best'.
# Picture with motion nearest center of picture is saved when set to 'center'.
# Can be used as preview shot for the corresponding movie.
#output_normal on
output_normal best

# Output pictures with only the pixels moving object (ghost images) (default: off)
output_motion off

# Качество (в процентах), которое будет использоваться при сжатие в JPEG (по умолчанию: 75)
quality 90

# Output ppm images instead of jpeg (default: off)
ppm off


############################################################
# FFMPEG related options
# Film (mpeg) file output, and deinterlacing of the video input
# The options movie_filename and timelapse_filename are also used
# by the ffmpeg feature
############################################################

#Сохранения потока с камеры как видеофайла.
# Use ffmpeg to encode mpeg movies in realtime (default: off)
ffmpeg_cap_new on

# Use ffmpeg to make movies with only the pixels moving
# object (ghost images) (default: off)
ffmpeg_cap_motion off

# Use ffmpeg to encode a timelapse movie
# Default value 0 = off - else save frame every Nth second
ffmpeg_timelapse 0

# Сколько времени в (секундах) вести запись в один файл.После превышения предела создается новый
# файл.
# The file rollover mode of the timelapse video
# Возможные значения: hourly(ежечасно), daily (ежедневно,default), weekly-sunday(еженедельно,начало недели в воскресенье),
# weekly-monday(аналогично с началом в понедельник), monthly(ежемесячно), manual(вручную)
ffmpeg_timelapse_mode hourly

# Bitrate to be used by the ffmpeg encoder (default: 400000)
# This option is ignored if ffmpeg_variable_bitrate is not 0 (disabled)
ffmpeg_bps 500000


# Enables and defines variable bitrate for the ffmpeg encoder.
# ffmpeg_bps is ignored if variable bitrate is enabled.
# Valid values: 0 (default) = fixed bitrate defined by ffmpeg_bps,
# or the range 2 - 31 where 2 means best quality and 31 is worst.
ffmpeg_variable_bitrate 0

# Выбор кодека, которым будет обработан сохраняемый видеопоток. Выбранный кодек должен быть установлен
# в системе, иначе при запуске Motion будет выдавать ошибку.
# Codec to used by ffmpeg for the video compression.
# Timelapse mpegs are always made in mpeg1 format independent from this option.
# Supported formats are: mpeg1 (ffmpeg-0.4.8 only), mpeg4 (default), and msmpeg4.
# mpeg1 - gives you files with extension .mpg
# mpeg4 or msmpeg4 - gives you files with extension .avi
# msmpeg4 is recommended for use with Windows Media Player because
# it requires no installation of codec on the Windows client.
# swf - gives you a flash film with extension .swf
# flv - gives you a flash video with extension .flv
# ffv1 - FF video codec 1 for Lossless Encoding ( experimental )
# mov - QuickTime ( testing )
ffmpeg_video_codec mpeg4

# Если появляются искажения, можно попробывать включить. Я прбывал когда у меня было нормальное
# изображение из любопытства. Никакой разницы не заметил
# Use ffmpeg to deinterlace video. Necessary if you use an analog camera
# and see horizontal combing on moving objects in video or pictures.
# (По умолчанию: off)
#ffmpeg_deinterlace off

############################################################
# Snapshots (Traditional Periodic Webcam File Output)
############################################################

# Делать снимки с периодом (секунд), независимо есть движение или нет.(По умолчанию: 0 = выключено)
snapshot_interval 120

############################################################
# Text Display
# %Y = year, %m = month, %d = date,
# %H = hour, %M = minute, %S = second, %T = HH:MM:SS,
# %v = event, %q = frame number, %t = thread (camera) number,
# %D = changed pixels, %N = noise level, n = new line,
# %i and %J = width and height of motion area,
# %K and %L = X and Y coordinates of motion center
# %C = value defined by text_event - do not use with text_event!
# You can put quotation marks around the text to allow
# leading spaces
############################################################

#Активация locate будет выделять на снимке движущийся объект.
# Locate and draw a box around the moving object.
# Valid values: on, off and preview (По умолчанию: off)
# Set to 'preview' will only draw a box in preview_shot pictures.
locate on

# Draws the timestamp using same options as C function strftime(3)
# Default: %Y-%m-%dn%T = date in ISO format and time in 24 hour clock
# Text is placed in lower right corner
text_right %d-%m-%Yn%T-%q

# Draw a user defined text on the images using same options as C function strftime(3)
# По умолчанию: Not defined = no text
# Text is placed in lower left corner
# text_left CAMERA %t
text_left CAMERA KAPMAH

# Draw the number of changed pixed on the images (По умолчанию: off)
# Will normally be set to off except when you setup and adjust the motion settings
# Текст помещается в верхнем правом углу
text_changes off

# This option defines the value of the special event conversion specifier %C
# You can use any conversion specifier in this option except %C. Date and time
# values are from the timestamp of the first image in the current event.
# Default: %Y%m%d%H%M%S
# The idea is that %C can be used filenames and text_left/right for creating
# a unique identifier for each event.
text_event %d.%m.%Y_%H:%M:%S

# Увеличиваем размер отображения текста на экране. (По умолчанию: off)
text_double on

############################################################
# Target Directories and filenames For Images And Films
# For the options snapshot_, jpeg_, mpeg_ and timelapse_filename
# you can use conversion specifiers
# %Y = year, %m = month, %d = date,
# %H = hour, %M = minute, %S = second,
# %v = event, %q = frame number, %t = thread (camera) number,
# %D = changed pixels, %N = noise level,
# %i and %J = width and height of motion area,
# %K and %L = X and Y coordinates of motion center
# %C = value defined by text_event
# Quotation marks round string are allowed.
############################################################

# Target base directory for pictures and films
# (Default: current working directory,
# target_dir /usr/local/apache2/htdocs/cam1)
target_dir /home/andvas/MOTION_VIDEO

# File path for snapshots (jpeg or ppm) relative to target_dir
# Default: %v-%Y%m%d%H%M%S-snapshot
# Default value is equivalent to legacy oldlayout option
# For Motion 3.0 compatible mode choose: %Y/%m/%d/%H/%M/%S-snapshot
# File extension .jpg or .ppm is automatically added so do not include this.
# Note: A symbolic link called lastsnap.jpg created in the target_dir will always
# point to the latest snapshot, unless snapshot_filename is exactly 'lastsnap'
snapshot_filename %v-%d.%m.%Y_%H:%M:%S-snapshot

# File path for motion triggered images (jpeg or ppm) relative to target_dir
# Default: %v-%Y%m%d%H%M%S-%q
# Default value is equivalent to legacy oldlayout option
# For Motion 3.0 compatible mode choose: %Y/%m/%d/%H/%M/%S-%q
# File extension .jpg or .ppm is automatically added so do not include this
# Set to 'preview' together with best-preview feature enables special naming
# convention for preview shots. See motion guide for details
jpeg_filename %v-%d.%m.%Y_%H:%M:%S-%q

# File path for motion triggered ffmpeg films (mpeg) relative to target_dir
# Default: %v-%Y%m%d%H%M%S
# Default value is equivalent to legacy oldlayout option
# For Motion 3.0 compatible mode choose: %Y/%m/%d/%H%M%S
# File extension .mpg or .avi is automatically added so do not include this
# This option was previously called ffmpeg_filename
movie_filename %v-%d.%m.%Y_%H:%M:%S

# File path for timelapse mpegs relative to target_dir
# Default: %Y%m%d-timelapse
# Default value is near equivalent to legacy oldlayout option
# For Motion 3.0 compatible mode choose: %Y/%m/%d-timelapse
# File extension .mpg is automatically added so do not include this
timelapse_filename %d.%m.%Y-timelapse


############################################################
# Live Webcam Server
############################################################

#Номер порта, на котором будет работать встроенный http-сервер Motion - при необходимости прописать любой свободный порт
# The mini-http server listens to this port for requests (По умолчанию: 0 = disabled)
webcam_port 8081

#Процент качества для сжимаемых в jpeg изображений с камеры, которые будут выводиться в браузер
# Quality of the jpeg (in percent) images produced (По умолчанию: 50)
webcam_quality 60

#Частота обновления видео в браузере (кадров в секунду) в случае отсутствия зарегистрированного движения -
#если не планируется просматривать изображение с камеры переодически, то можно отключить. При обнаружении движения частота
#обновления станет равной параметру webcam_maxrate
# Output frames at 1 fps when no motion is detected and increase to the
# rate given by webcam_maxrate when motion is detected (По умолчанию: off)
webcam_motion 1

#Частота обновления видео в браузере в случае регистрации движения программой.
# Maximum framerate for webcam streams (По умолчанию: 1)
webcam_maxrate 15

#Разрешить(off) или запретить(on) доступ к просмотру камеры с удаленных машин.
# Restrict webcam connections to localhost only (По умолчанию: on)
webcam_localhost off

# Limits the number of images per connection (По умолчанию: 0 = unlimited)
# Number can be defined by multiplying actual webcam rate by desired number of seconds
# Actual webcam rate is the smallest of the numbers framerate and webcam_maxrate
webcam_limit 0


############################################################
# HTTP Based Control
############################################################

# TCP/IP port for the http server to listen on (По умолчанию: 0 = disabled)
control_port 8080

# Restrict control connections to localhost only (По умолчанию: on)
control_localhost off

# Output for http server, select off to choose raw text plain (По умолчанию: on)
control_html_output on

# Проверка подлинности для http управления настройками. Синтаксис username:password
# По умолчанию: not defined (Disabled)
; control_authentication username:password

############################################################
# Tracking (Pan/Tilt)
############################################################

# Type of tracker (0=none (По умолчанию), 1=stepper, 2=iomojo, 3=pwc, 4=generic, 5=uvcvideo)
# The generic type enables the definition of motion center and motion size to
# be used with the conversion specifiers for options like on_motion_detected
track_type 0

# Enable auto tracking (По умолчанию: off)
track_auto off

# Serial port of motor (По умолчанию: none)
; track_port value

# Motor number for x-axis (По умолчанию: 0)
track_motorx 0

# Motor number for y-axis (По умолчанию: 0)
track_motory 0

# Maximum value on x-axis (По умолчанию: 0)
track_maxx 0

# Maximum value on y-axis (По умолчанию: 0)
track_maxy 0

# ID of an iomojo camera if used (По умолчанию: 0)
track_iomojo_id 0

# Angle in degrees the camera moves per step on the X-axis
# with auto-track (По умолчанию: 10)
# Currently only used with pwc type cameras
track_step_angle_x 10

# Angle in degrees the camera moves per step on the Y-axis
# with auto-track (По умолчанию: 10)
# Currently only used with pwc type cameras
track_step_angle_y 10

# Delay to wait for after tracking movement as number
# of picture frames (По умолчанию: 10)
track_move_wait 10

# Speed to set the motor to (stepper motor option) (По умолчанию: 255)
track_speed 255

# Number of steps to make (stepper motor option) (По умолчанию: 40)
track_stepsize 40


############################################################
# External Commands, Warnings and Logging:
# You can use conversion specifiers for the on_xxxx commands
# %Y = year, %m = month, %d = date,
# %H = hour, %M = minute, %S = second,
# %v = event, %q = frame number, %t = thread (camera) number,
# %D = changed pixels, %N = noise level,
# %i and %J = width and height of motion area,
# %K and %L = X and Y coordinates of motion center
# %C = value defined by text_event
# %f = filename with full path
# %n = number indicating filetype
# Both %f and %n are only defined for on_picture_save,
# on_movie_start and on_movie_end
# Quotation marks round string are allowed.
############################################################

# Do not sound beeps when detecting motion (По умолчанию: on)
# Note: Motion never beeps when running in daemon mode.
quiet on

# !!!ВОТ ЗДЕСЬ САМОЕ ИНТЕРЕСНОЕ, МОЖНО УКАЗЫВАТЬ ПУТЬ К СКРИПТАМ КОТОРЫЕ БУДУТ ЗАПУСКАТЬСЯ
# ПРИ СРАБАТЫВАНИЕ НА ОПРЕДЕЛЕННЫЕ СОБЫТИЯ !!!

# Команда, которая будет выполняться при наступлении события, то есть при движении. (По умолчанию: none)
# Например можно послать SMS.
# An event starts at first motion detected after a period of no motion defined by gap
; on_event_start value
on_event_start /etc/motion/on_motion_detected

# Команда, которая будет выполняться, когда событие заканчивается после периода без движения
# (По умолчанию: none). Период без движения определяется опцией gap.
; on_event_end value

# Команда которыя будет выполняться при сохранении картинки(.ppm|.jpg) (По умолчанию: none)
# To give the filename as an argument to a command append it with %f
; on_picture_save value

# Команда, которая будет выполняться, когда обнаруживается движение кадров (По умолчанию: нет)
; on_motion_detected value

# Команда которая будет выполняться, когда обнаруживается движение в предопределенной области
# Необходимо настроить опцию 'area_detect'.   (По умолчанию: none)
; on_area_detected value

# Команда, которая будет выполняться, когда создается видео файл (.mpg|.avi). (По умолчанию: none)
# To give the filename as an argument to a command append it with %f
; on_movie_start value

# Команда которая будет выполняться, когда видео файл (.mpg|.avi) закрывается.(По умолчанию: none)
# To give the filename as an argument to a command append it with %f
; on_movie_end value

# Command to be executed when a camera can't be opened or if it is lost
# Команда, которая будет выполнятся, когда камера не может быть открыта, или потеряна
# NOTE: There is situations when motion doesn't detect a lost camera!
# It depends on the driver, some drivers don't detect a lost camera at all
# Some hang the motion thread. Some even hang the PC! (По умолчанию: none)
#
; on_camera_lost value

############################################################
# Common Options For MySQL and PostgreSQL database features.
# Options require the MySQL/PostgreSQL options to be active also.
############################################################

# Log to the database when creating motion triggered image file  (По умолчанию: on)
sql_log_image on

# Log to the database when creating a snapshot image file (По умолчанию: on)
sql_log_snapshot on

# Log to the database when creating motion triggered mpeg file (По умолчанию: off)
sql_log_mpeg off

# Log to the database when creating timelapse mpeg file (По умолчанию: off)
sql_log_timelapse off

# SQL строка запроса, которая отправляется в базу данных
# Use same conversion specifiers has for text features
# Additional special conversion specifiers are
# %n = the number representing the file_type
# %f = filename with full path
# По умолчанию value:
# insert into security(camera, filename, frame, file_type, time_stamp, text_event) values('%t', '%f', '%q', '%n', '%Y-%m-%d %T', '%C')
sql_query insert into security(camera, filename, frame, file_type, time_stamp, event_time_stamp) values('%t', '%f', '%q', '%n', '%Y-%m-%d %T', '%C')


############################################################
# Опции для базы MySQL
############################################################

# Mysql база данных (По умолчанию: не определена)
; mysql_db value

# Хост, на котором находится база данных (По умолчанию: localhost)
; mysql_host value

# Имя учетной записи пользователя для MySQL базы данных (По умолчанию: не определен)
; mysql_user value

# Пароль пользователя для базы данных MySQL (По умолчанию: не определен)
; mysql_password value


############################################################
# Опции для базы PostgreSQL
############################################################

# PostgreSQL database to log to (По умолчанию: not defined)
; pgsql_db value

# Хост, на котором находится база данных (По умолчанию: localhost)
; pgsql_host value

# Имя учетной записи пользователя для базы данных PostgreSQL (По умолчанию: не определен)
; pgsql_user value

# Пароль пользователя для базы данных PostgreSQL (По умолчанию: не определен)
; pgsql_password value

# Порт на котором находится база данных PostgreSQL (По умолчанию: 5432)
; pgsql_port 5432


############################################################
# Video Loopback Device (vloopback project)
############################################################

# Output images to a video4linux loopback device
# The value '-' means next available (По умолчанию: not defined)
; video_pipe value

# Output motion images to a video4linux loopback device
# The value '-' means next available (По умолчанию: not defined)
; motion_video_pipe value


##############################################################
# Thread config files - One for each camera.
# Except if only one camera - You only need this config file.
# If you have more than one camera you MUST define one thread
# config file for each camera in addition to this config file.
##############################################################

# Remember: If you have more than one camera you must have one
# thread file for each camera. E.g. 2 cameras requires 3 files:
# This motion.conf file AND thread1.conf and thread2.conf.
# Only put the options that are unique to each camera in the
# thread config files.
; thread /usr/local/etc/thread1.conf
; thread /usr/local/etc/thread2.conf
; thread /usr/local/etc/thread3.conf
; thread /usr/local/etc/thread4.conf

Ссылки

Сайт разработчика

Интерфейс для удобного просмотра записанных данных

Интерфейс для удобного просмотра записанных данных №1
