A3144 / OH3144 / Y3144 Датчик Холла
Описание:

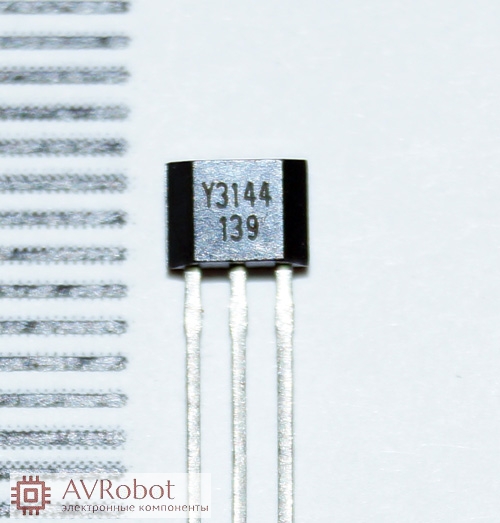

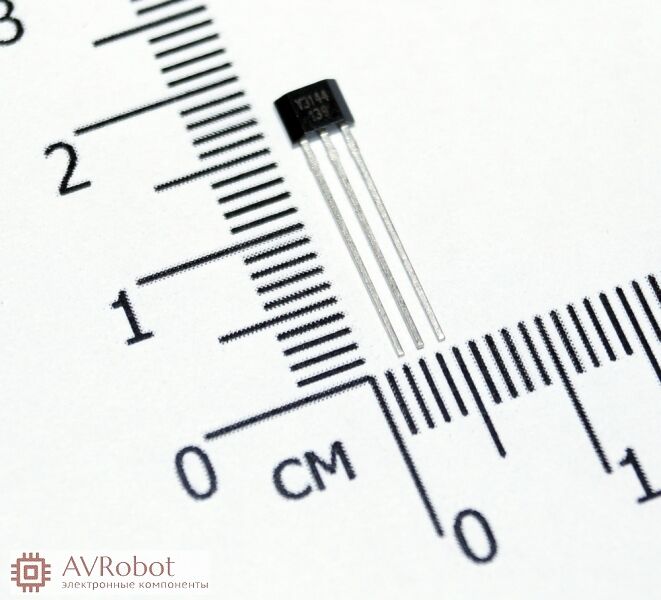

Униполярный цифровой датчик Холла A3144 (также OH3144, Y3144) в корпусе TO-92. Реагирует на изменение магнитного поля от южного полюса постоянного магнита, переключая цифровой выход с высокого уровня на низкий. Обладает широким диапазоном питающего напряжения (4.5-24 В) и низким энергопотреблением. Простой в использовании: имеет всего три вывода (питание, земля, выход). Применяется в системах контроля положения, бесконтактных выключателях, счетчиках оборотов, датчиках открытия дверей и в проектах Arduino/Raspberry Pi.
Характеристики:
-
Тип: Цифровой датчик Холла, униполярный.
-
Модель: A3144 (аналоги OH3144, Y3144).
-
Рабочее напряжение: 4.5 - 24 В.
-
Выход: Цифровой, открытый коллектор.
-
Чувствительность: Срабатывает при приближении южного полюса магнита.
-
Корпус: ТО-92.
-
Рабочая температура: -20°C до +85°C.
-
Ток потребления: ~9 мА.
-
Назначение: Датчик положения, счетчик оборотов, бесконтактный выключатель.
| Файл | Размер файла | ||
 |
Datasheet |
143.43 KB |  |
-
Датчики вполне годятся для замены герконов в цепях до 30В, но нужно дополнительно подводить питание, выход - открытый коллектор. Я применил эти датчики в револьверной головке токарного станка с ЧПУ при модернизации его электрооборудования.
Автор: Александр Савин | 21.05.2017
-
