Описание:
Что делать когда к Arduino нужно подключить модули с большим входным током? А с высоким напряжением?

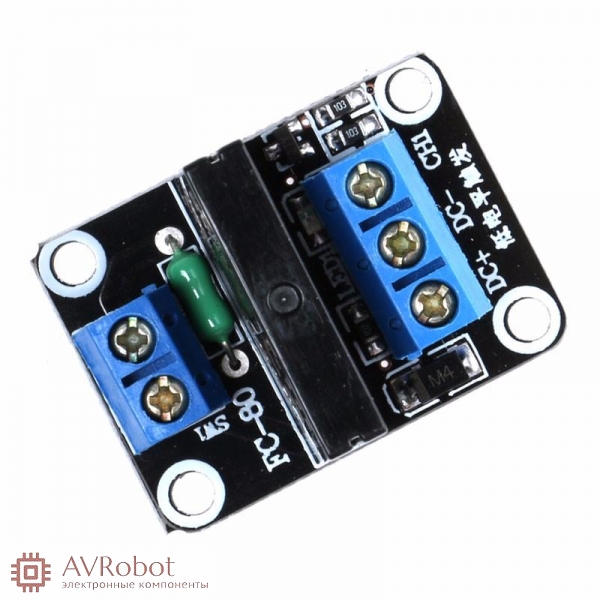

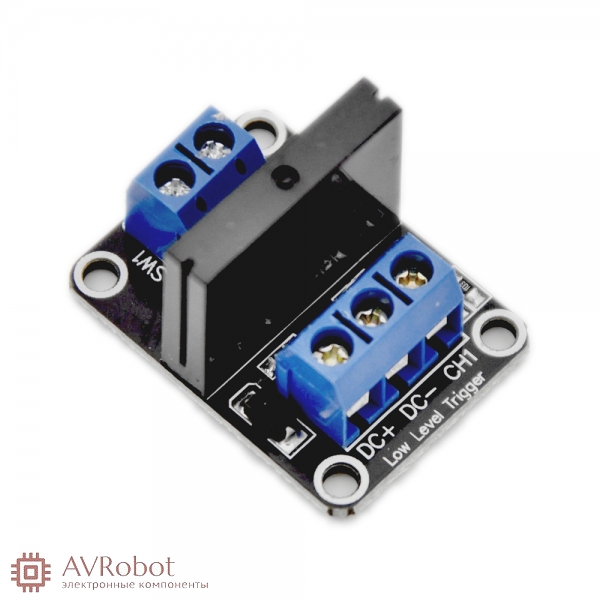

Для этого используется реле. Оно выполнено в виде модуля из реле, с управляющим контактом IN , куда и подается сигнал для включения реле. На контакты GND и VCC соответсвенно подается земля и +5в.
На винтовые разьемы садятся контакт который надо подключить (например ~220v ) и 2 варианта вывода - Нормально замкнутый (при низком уровне сигнала на контакте IN1 на винтовом разьеме вывода будет сигнал ) и нормально разомкнутый ( при низком уровне сигнала на контакте IN1 на винтовом разьеме вывода не будет сигнала, при подаче на них HIGH он появится)
Переменное напряжение max 240В максимальный ток 2А. Максимальное напряжение при постоянном напряжении 30 В максимальный постоянный ток 2А;
Внимание! Включение этого модуля производится 0 (низким уровнем напряжения).
Рабочее напряжение 5В.
Размер печатной платы 3.4см * 2.5см (длина * ширина)
Состояние реле - красный светодиод
Описание разъема:
1. VCC 5В
2. GND Земля / отрицательный.
3. IN сигнал науправление управления, ток должен быть больше 4 мА.
Подключение платы к микроконтроллеру может быть использовано для управления домашней техникой.
