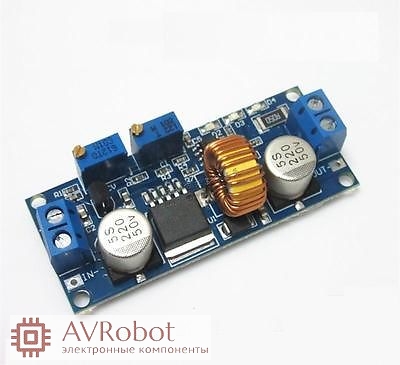

Предлагаемый модуль в собранном виде позволяет реализовать принцип: купил – подключил. Высокоэффективный импульсный источник питания - зарядное устройство для литиевых и литий-полимерных аккумуляторов, обладающий малыми габаритами.
Многооборотные переменные резисторы позволяют максимально точно настроить требуемое выходное напряжение и ток.
Высокий КПД импульсного преобразователя позволяет при минимальных размерах получить высокий выходной ток.
Диапазон входного напряжения: 4.0-38 В
Диапазон выходного напряжения: 1.25-35 В (понижающий режим, вход должен быть больше, чем на выходе 1,5 В)
Выходной ток: от 0 до 5A (рекомендуется до 4.5А, при токе более 2А рекомендуется использовать радиатор или принудительное охлаждение)
Выходная мощность: 75 Вт.
Индикация тока зарядки тремя светодиодными индикаторами (красный, синий, зеленый)
Защита от короткого замыкания: да, при токе > 10А
Защита от перегрева: да
Защита от изменения полярности: нет - используйте защитный диод!

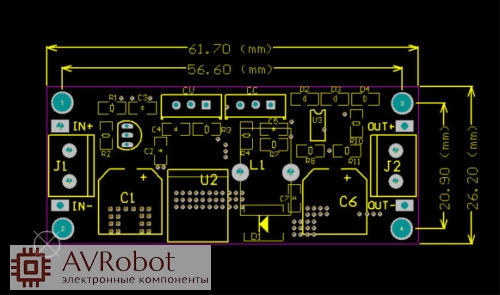

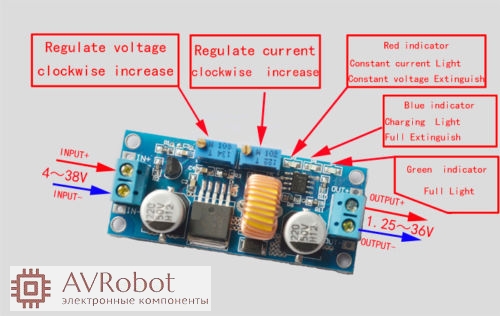

IN +: вход Положительный; IN-: вход отрицательный;
OUT +: выход Положительный; OUT-: выход отрицательный
Применение
1. Использование как понижающий модуль с защитой от перегрузки по току.
Использование:
(1) Отрегулируйте “напряжения" потенциометром так чтобы выходное напряжение достигло желаемого значение.
(2) используйте мультиметр для измерения выходного тока короткого замыкания <10А, регулируйте потенциометром ток так чтобы выходной ток достиг заданного защитой от перегрузки по току значения. (Например, мультиметр отображает текущее значение 4А, значит вы можете использовать модуль до максимального тока 4А)
(3) подключите к нагрузке.
2. Использование в качестве зарядного устройства
Использование:
(1). убедитесь, что вам необходимо зарядить аккумулятор, установите требуемые напряжение и ток зарядки (если литиевый аккумулятор с параметрами 3.7 В/2200 мАч, неубходимо установить напряжение 4.2 В, и максимальный зарядный ток 1с, т. е. 2200ma)
(2). без нагрузки настроить потенциометром напряжения - выходное напряжение так чтобы выходное напряжение достигло плавающего напряжения окончания зарядки аккумулятора (если 3.7 В аккумуляторная литиевая батарея, Выходное напряжение может быть скорректирована до 4.2 В)
(3). использовать мультиметр для измерения выходного тока короткого замыкания <10А, установив потенциометром тока чтобы выходной ток достигал заданного зарядного тока.
(4). Процесс зарядки отражается светодиодными индикаторами, при токе от 1,0 до 0,1 от заданного потенциометром тока - горит красный, означая что идет процесс зарядки, при токе менее 0,1 от заданного значения - горит синий светодиод, когда аккумулятор полностью заряжен - горит зеленый светодиод.
(5). подключите к зарядному устройству (модулю) аккумулятор.
На шагах 1,2,3,4 - в процессе настройки выход не нагружен - не подключайте аккумулятор!
3. Использование как светодиодный драйвер постоянного тока
Использование:
(1). Отрегулируйте потенциометром напряжения выходное напряжение так чтобы выходное напряжение достигло желаемого значения.
(2). использовать мультиметр для измерения выходного тока короткого замыкания <10А, регулируя потенциометр тока так чтобы выходной ток достиг заданного паспортными данными на светодиод значения рабочего тока.
(3). подключите светодиод и используйте.
На шагах 1,2: в процессе настройки выход выгружен, не подключайте нагрузку!
Внешний вид может незначительно отличаться, на характеристики это не влияет!!!
