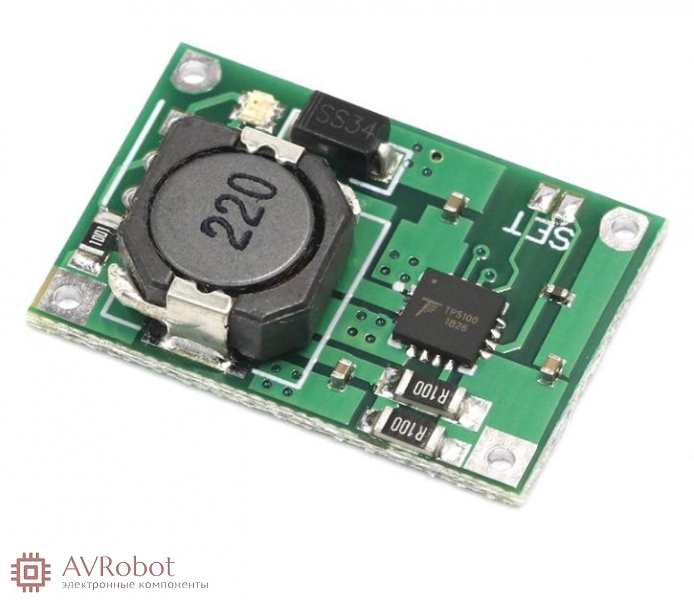

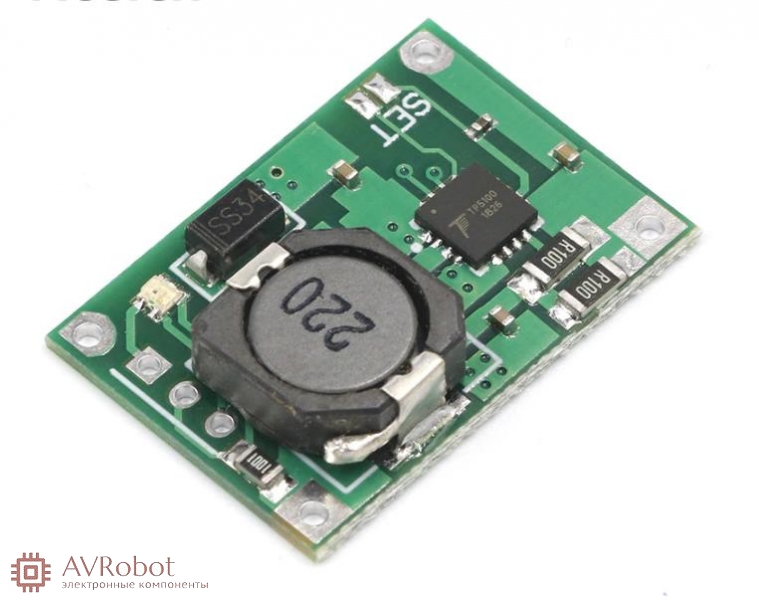

Модуль заряда на TP5100 для 1S 4.2В 2S 8.4В с током до 2А, вход до 15В
Является дальнейшим развитием популярных решений на базе контроллера TP4056.
Напряжение полного заряда для одной Li-Ion батареи - 4.2В.
Входное напряжение - от 5В до 15В DC.
Напряжение полного заряда для двух последовательно включенных Li-Ion батарей - 8.4В.
Входное напряжение - от 10В до 15В DC.

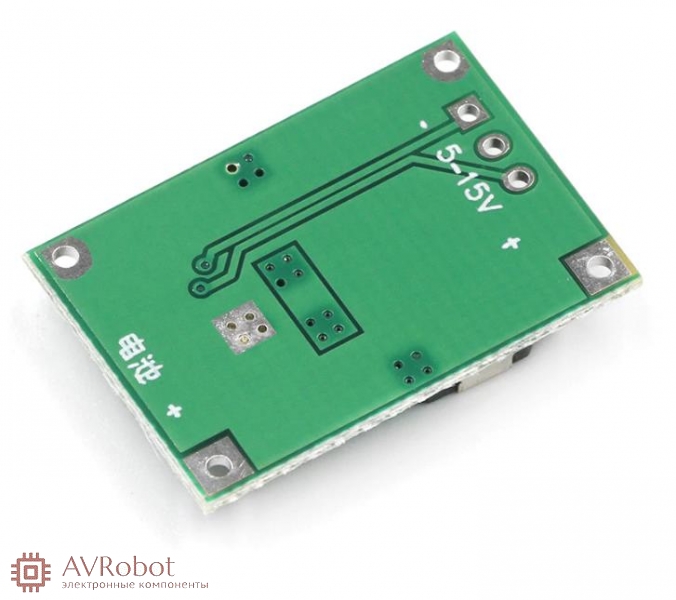

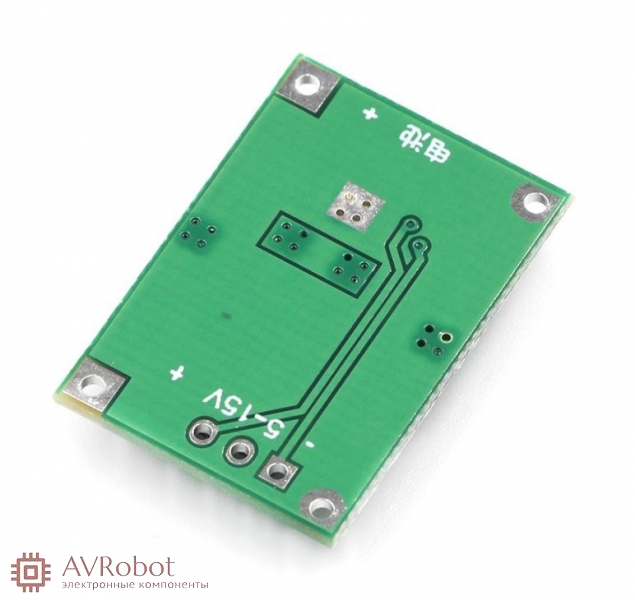

Ток заряда максимальный - 2A (для использования с максимальным током заряда необходимо приклеить через термопасту радиатор с обратной стороны платы).

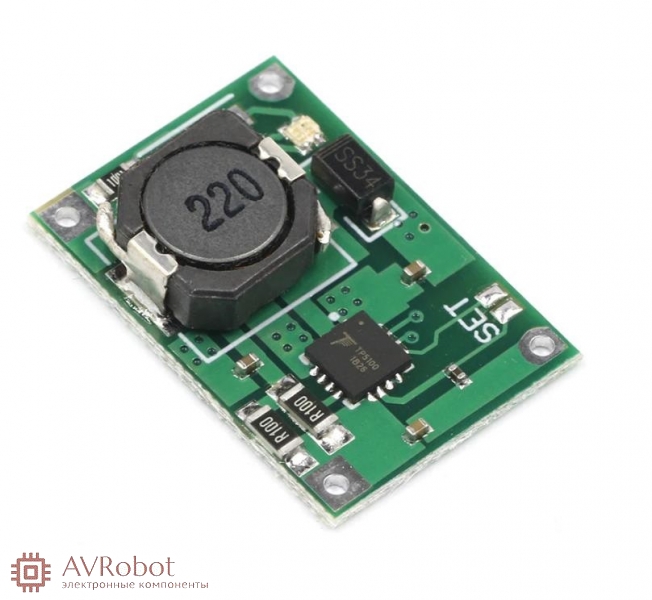

При токе заряда до 1А - радиатор не нужен, но для ограничения тока заряда необходимо выпаять один из двух резисторов с маркировкой "R100".
По умолчанию выставлен режим заряда для одной Li-Ion батареи.

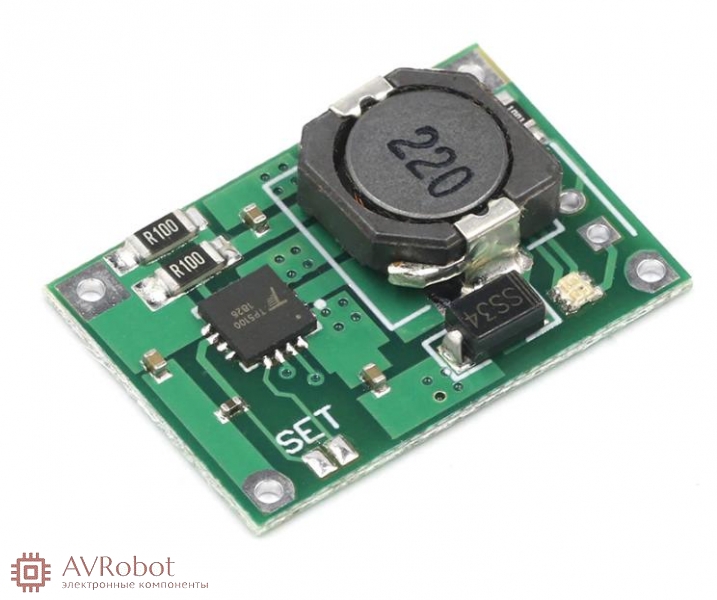

При необходимости заряжать две последовательно включенные Li-Ion батареи, необходимо запаять перемычку между контактами "SET".
Достоинства модуля зарядного устройства Li-Ion и LiPo аккумуляторов 1S-2S на базе контроллера TP5100
- простота подключения и использования
- заряд одного или двух последовательно включенных Li-Ion аккумуляторов
- автоматическое завершение заряда
- встроенный DC-DC преобразователь с частотой 400KHz
- широкий диапазон напряжения питания до 15 (18) В
- программируемый ток предзаряда 10-100%
- программируемый ток заряда 0.1А-2А
- точность напряжения заряда 1%
Светодиодная индикация:
Процесс заряда: красный горит – зелёный не горит
Заряд завершен: красный не горит – зелёный горит
Плохой контакт аккумулятора: красный моргает – зелёный горит
При монтаже модуля в корпусе устройства есть возможность установить внешний двухцветный светодиод – на печатной плате для этого предусмотрено соответствующее место.
Встроенная защита от пониженного напряжения, короткого замыкания, перегрузки по тепловому режиму, обратного тока.

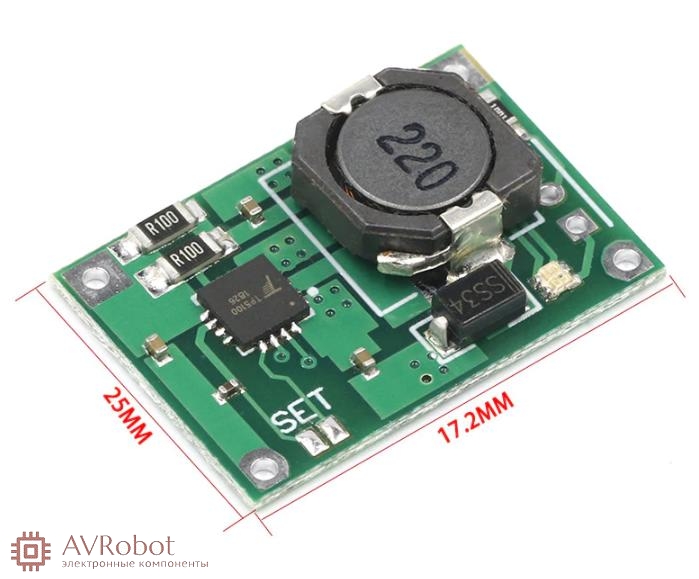

Размер - 25x17x5mm
