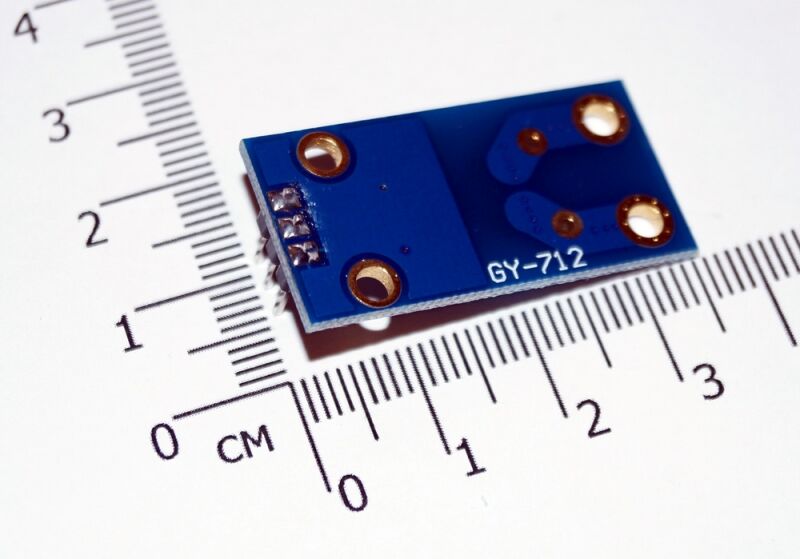

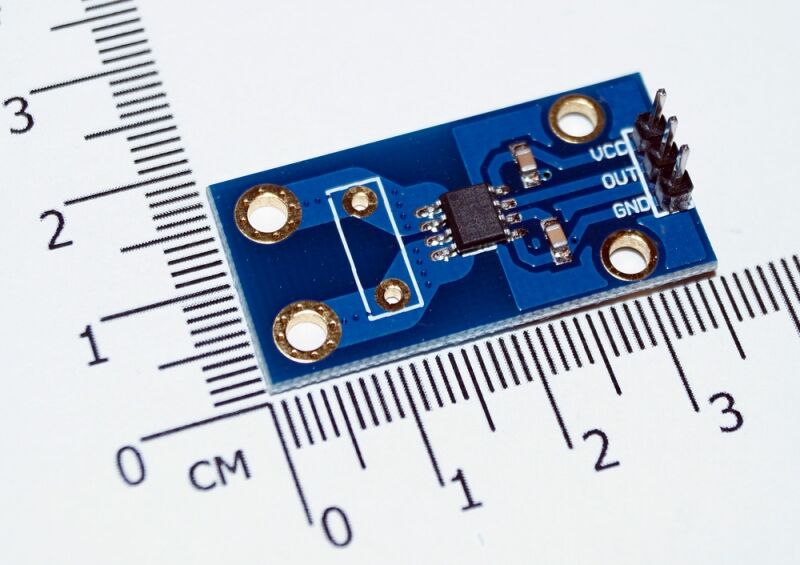

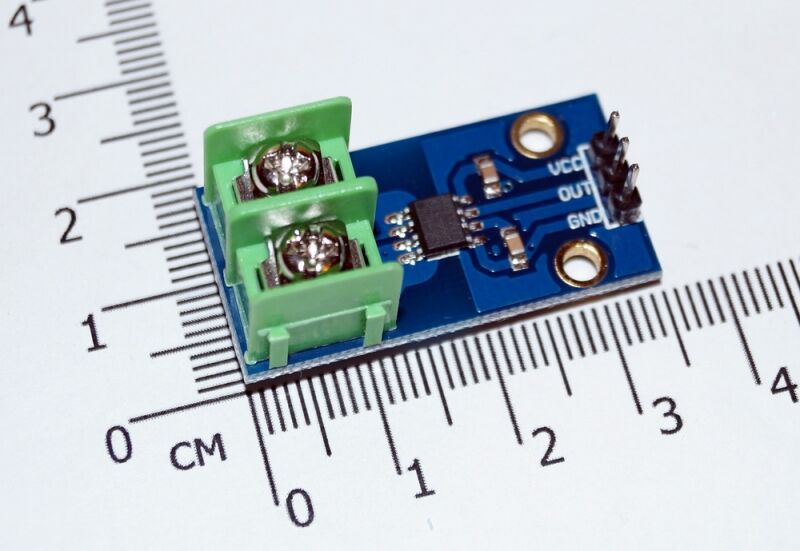

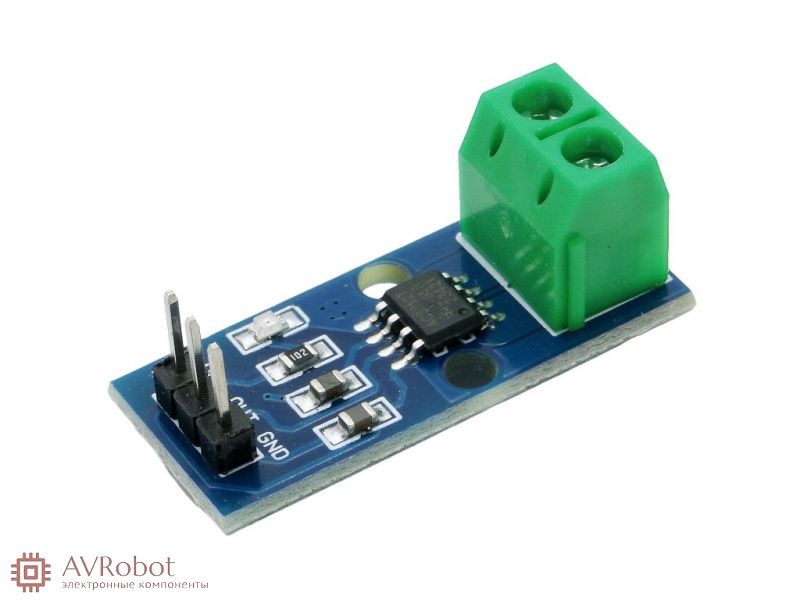

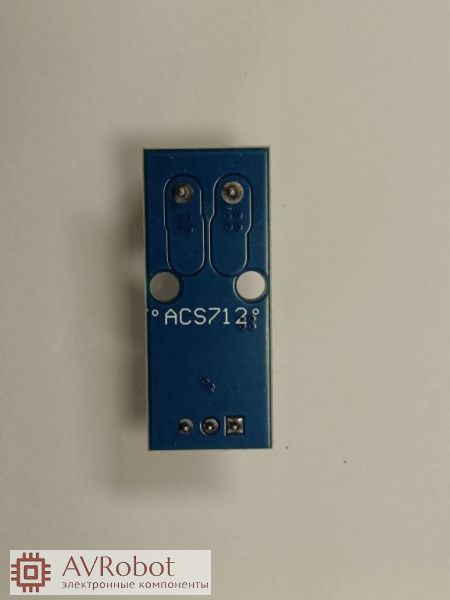

Модуль датчика тока 5А на чипе ACS712ELCTR-05B

 Модуль датчика тока на основе чипа ACS712ELCTR-05B обеспечивает высокоточное измерение переменного и постоянного тока в диапазоне ±5 А. Устройство работает по принципу эффекта Холла, что обеспечивает гальваническую развязку и отсутствие потерь мощности на шунте. Чувствительность модуля составляет 185 мВ/А, при этом нулевой ток соответствует средней точке напряжения питания (2.5 В при питании 5 В). Компактный размер платы 31×13 мм и широкий температурный диапазон работы (-40°C до +85°C) позволяют использовать модуль в различных промышленных и бытовых применениях, включая системы мониторинга энергопотребления, защиту от перегрузок и управление электроприводами.

  Характеристики:

• Диапазон измерений: ±5 А

• Чувствительность: 185 мВ/А

• Рабочая температура: -40°C до +85°C

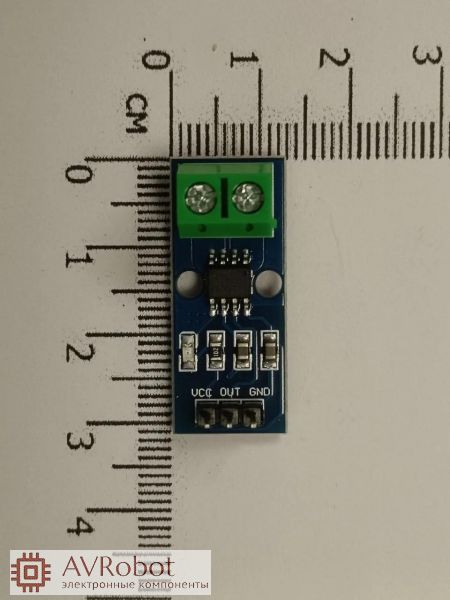

• Размер платы: 31×13 мм

• Принцип измерения: эффект Холла

• Напряжение питания: 5 В

• Выход: аналоговый сигнал

• Особенность: гальваническая развязка, отсутствие шунта
0, когда выходной ток напряжения соответствует средней точки источника питания
