Программатор J-Link OB предназначен для загрузки и отладки прошивки ARM микроконтроллеров (STM32 и других). Также он может использоваться для отладки готовых программ.

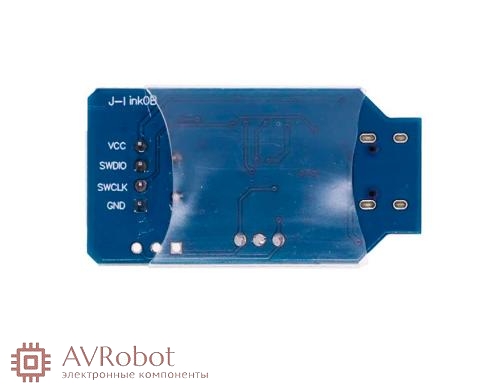

Программатор работает с интерфейсами SWD, SWO и JTAG, используя для этого четыре провода. Для соединения с компьютером используется порт USB Type-C.

Он позволяет заливать прошивку в бинарном формате, а также (при применении специальных средств разработки) отлаживать программу (поддерживаются 2 точки: остановка и пошаговая отладка).

Отладчик поддерживается стандартным программным комплексом J-Link и средами разработки IAR, Keil.

С помощью этого программатора можно пошагово исполнять прошивку микроконтроллера и следить за значениями всех регистров. Это поможет не запутаться в больших программах.

В отличие от ST-LINK этот J-Link OB работает не только с микроконтроллерами производства STMicroelectronics, но и со множеством других ARM микроконтроллеров.

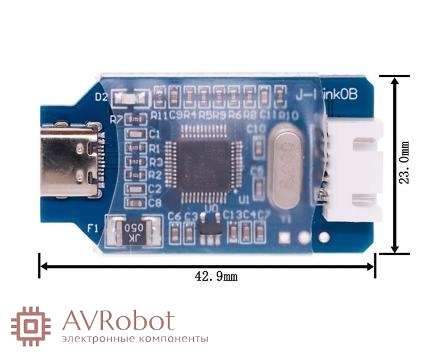

Основа программатора – микроконтроллер APM32F103C8T6, который является функциональным аналогом STM32F103C8T6. Его прошивку можно изменить, но для этого понадобится другой программатор.

ОСНОВНЫЕ ДОСТОИНСТВА
Универсальность
Простота
Удобное подключение к ПК при помощи гнезда USB-Mini
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
отладка проектов
заливка прошивки в любой микроконтроллер семейства Cortex-M
питание микроконтроллера на время проектирования устройства

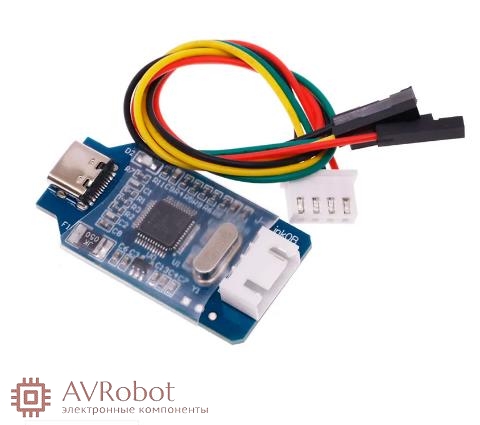

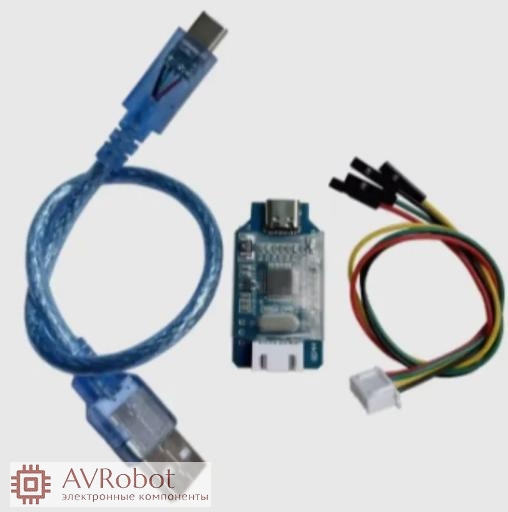

КОМПЛЕКТАЦИЯ
1 × J-Link OB ARM STM32

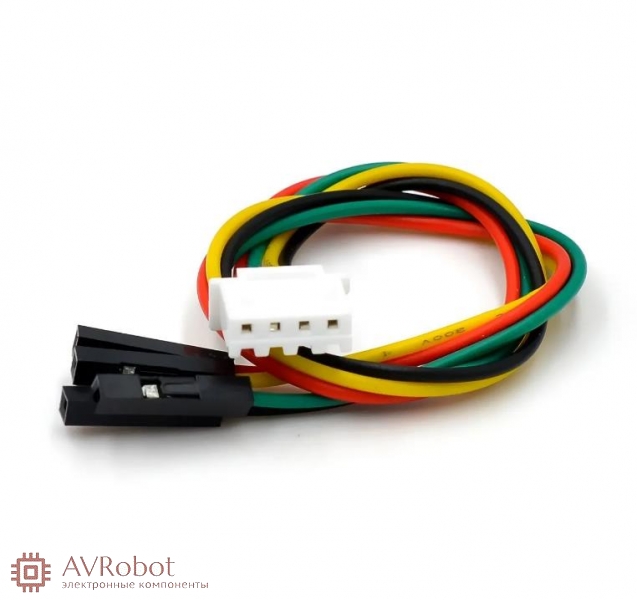

4 × провод «мама-мама»
ПОДКЛЮЧЕНИЕ И БИБЛИОТЕКИ
Модуль совместим со многими микроконтроллерами ARM, например, ARM7/ARM9/ARM11, Cortex M0/M1/M3.

Поддержка на стороне ПК – среды разработки IAR и Keil.
