Электретный микрофонный усилитель MAX4466, GY-MAX4466, регулируемая коммутационная плата для Arduino

Электретный микрофонный усилитель MAX4466, GY-MAX4466, регулируемая коммутационная плата для Arduino
129,0 руб. Товар временно отсутствует на складе
  • Версия для печати
  • Задать вопрос о товаре
  • Уведомить о поступлении
  • Товар будет в наличии Понедельник, 05 Августа 2024
  • Код товара: 3032
  • Вес товара,(кг):0.008
Описание товара

 Электретный микрофонный усилитель MAX4466, GY-MAX4466, регулируемая коммутационная плата для Arduino

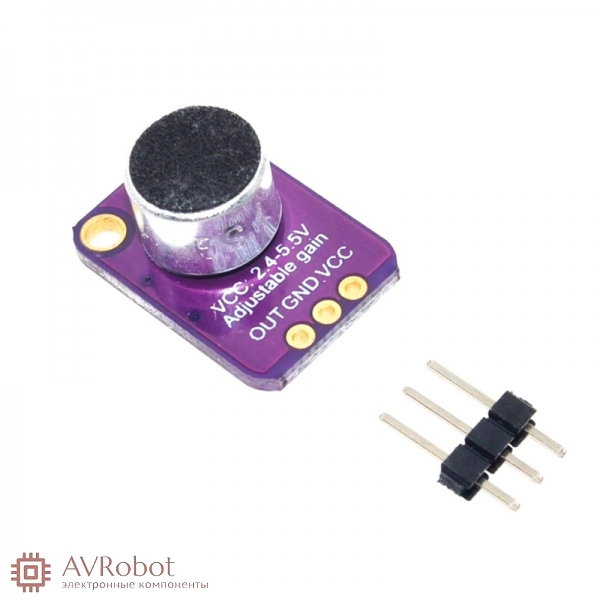

Модуль основан на микросхеме-предусилителе MAX4466, который совмещает в себе операционный усилитель и минимальную обвязку для него, в электретном микрофоне.

Применяется ОУ типа «rail-to-rail», то есть напряжение на выходе усилителя может быть равно напряжению питания. Усилитель изначально рассчитан на работу в спарке с микрофоном и обеспечивает усиление в полосе пропускания до 600кГц, чего хватит для всего слышимого диапазона.

При экстремально низком токе потребления обеспечивается усиление до 120дБ. Благодаря высокому уровню коэффициенту подавления нестабильности питания возможно применение частотных преобразователей напряжения для питания модуля без потери качества выходного сигнала.

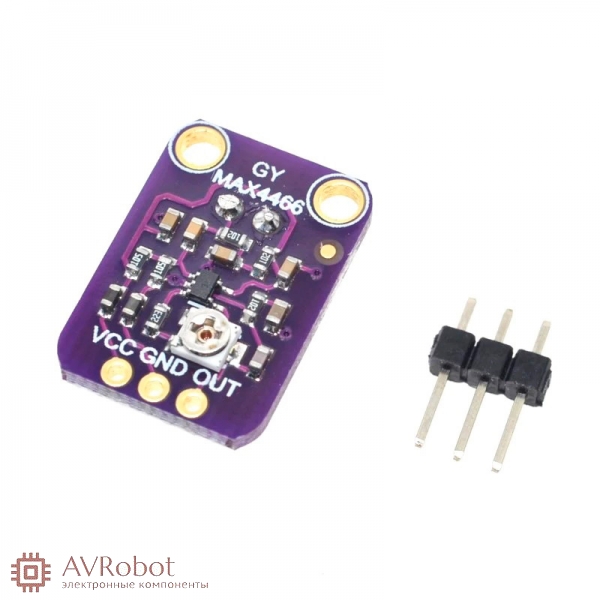

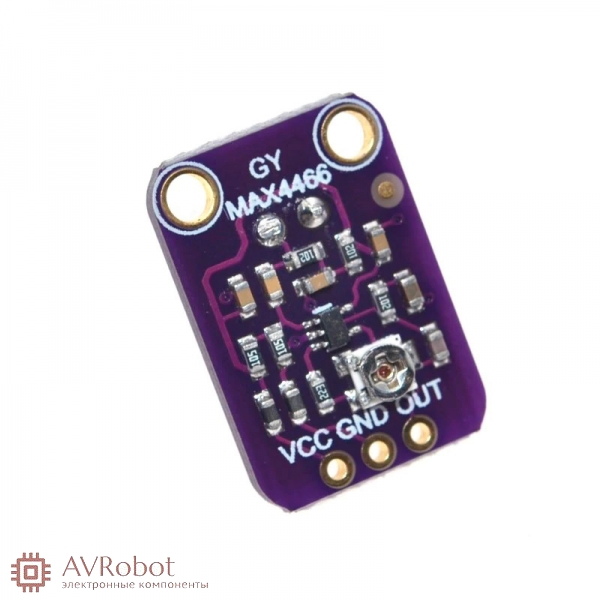

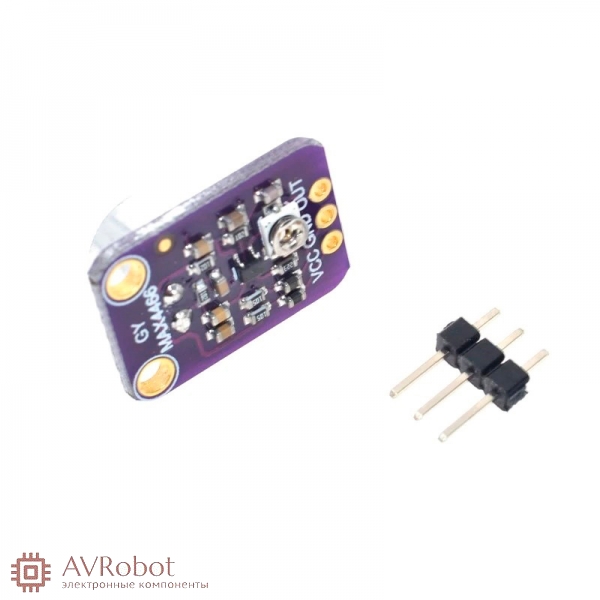

Для подстройки коэффициента усиления на обратной стороне печатной платы находится потенциометр под регулировку отвёрткой. Будьте аккуратны при регулировке, не пытайтесь повернуть потенциометр на полный оборот, это приведёт к его поломке!

Основные достоинства:

  • Энергопотребление на уровне утечек тока
  • Высокая стабильность
  • Большой коэффициент усиления
  • Расширенная полоса пропускания

Цвет: фиолетовый
Материал: печатная плата + металл
Использование введения:
Подключите GND к земле, VCC к 2,4-5 В постоянного тока.
Звуковой сигнал будет выходить из вывода OUT. На выходе будет постоянное смещение VCC / 2, поэтому, когда он совершенно бесшумный,
напряжение будет постоянным VCC / 2 вольта (он связан по постоянному току).
1. Если вы используете звуковое оборудование. При использовании требует подключения аудио по переменному току, поместите конденсатор емкостью 100 мкФ между выходным контактом и входом вашего устройства.
2. Если вы подключаетесь к аудиоусилителю, который имеет дифференциальные входы или включает разделительные конденсаторы, конденсатор емкостью 100 мкФ является не требуется.



Изображения
  • Электретный микрофонный усилитель MAX4466, GY-MAX4466, регулируемая коммутационная плата для Arduino
  • Электретный микрофонный усилитель MAX4466, GY-MAX4466, регулируемая коммутационная плата для Arduino
  • Электретный микрофонный усилитель MAX4466, GY-MAX4466, регулируемая коммутационная плата для Arduino
