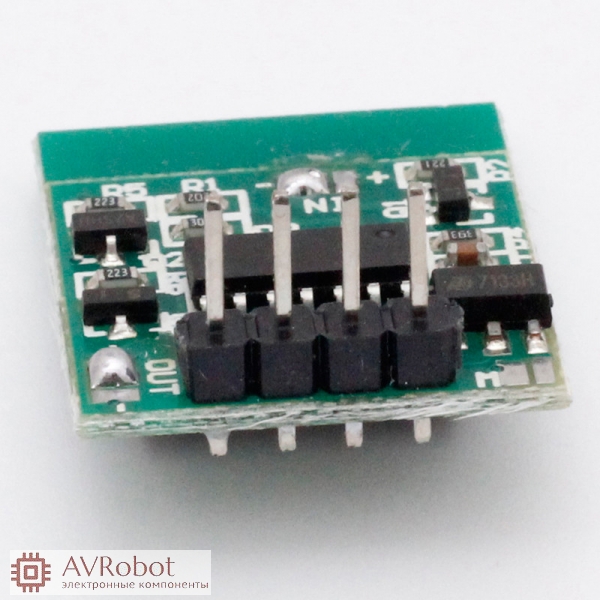

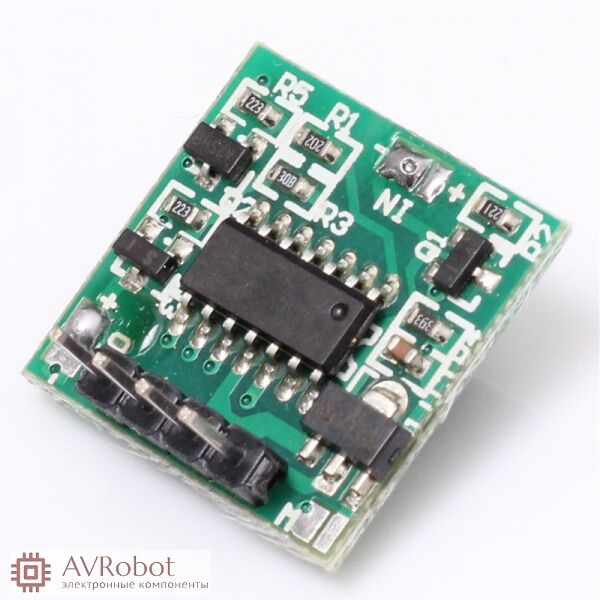

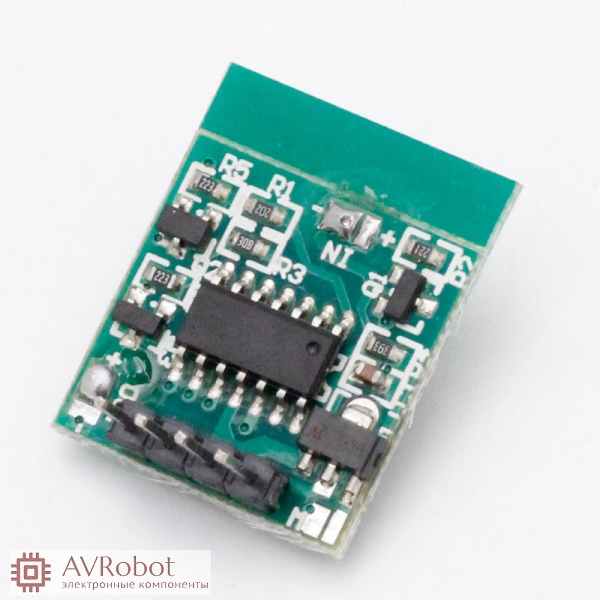

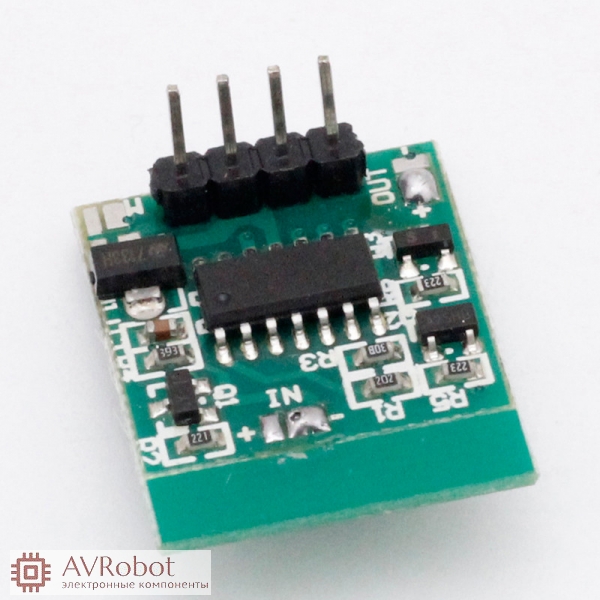

Миниатюрный программируемый таймер задержки
Компактное решение для управления временными интервалами в электронных системах
Профессиональный миниатюрный таймер задержки с программированием времени через DIP-переключатели. Обеспечивает точное управление временными интервалами от 10 секунд до 24 часов с возможностью работы с различными типами нагрузок.
Основные характеристики:
-
Напряжение питания: 3.3-18 В
-
Максимальный ток нагрузки: до 300 мА
-
Диапазон задержек: 10 секунд - 24 часа
-
Габариты: 18.7 × 18.7 × 7.4 мм
-
Вес: ~2 грамма
-
Шаг контактов: 2.54 мм
Ключевые особенности:
-
Программирование времени DIP-переключателями
-
Автоматический сброс при подаче питания
-
Компактные размеры для монтажа в ограниченном пространстве
-
Широкий диапазон напряжений питания
-
Защита от индуктивных нагрузок
-
Два режима работы (перемычка M)
Технические параметры:
Максимальный выходной ток:
3 В: 300 мА
5 В: 200 мА
9 В: 100 мА
Поддерживаемые нагрузки:
-
Реле различных напряжений
-
Светодиоды и LED цепи
-
Другие активные нагрузки
Области применения:
-
Системы автоматизации и управления
-
Таймеры освещения и вентиляции
-
Промышленная автоматика
-
Бытовая электроника
-
Охранные системы
-
Научно-исследовательское оборудование
Режимы работы:
Режим 1 (перемычка M разомкнута):
Диапазон: 10 секунд - 75 минут
Шаг программирования: 5 DIP-переключателей
Режим 2 (перемычка M замкнута):
Диапазон: 1.5 - 24 часа
Шаг программирования: 5 DIP-переключателей

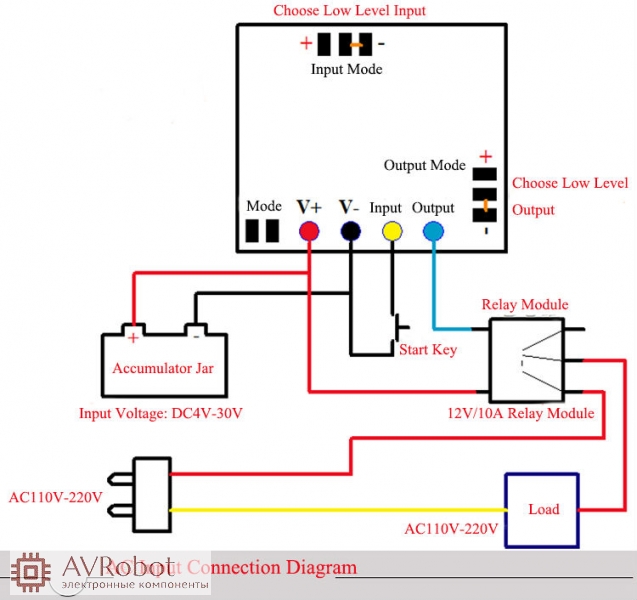

Особенности подключения:
-
Нагрузка подключается между минусом питания и выходом
-
Индуктивные нагрузки требуют шунтирования диодом
-
Рекомендуется использовать heatsink при работе с максимальными токами
Преимущества:
-
Высокая точность временных интервалов
-
Простота программирования и настройки
-
Компактность и легкость
-
Широкая совместимость с нагрузками
-
Надежность и долговечность
-
Низкое энергопотребление
Идеальное решение для проектов, требующих точного временного управления с минимальными габаритами и максимальной гибкостью настроек.

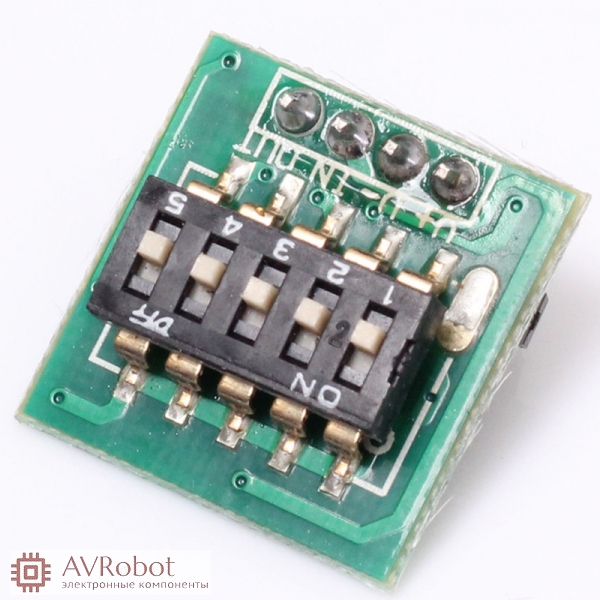

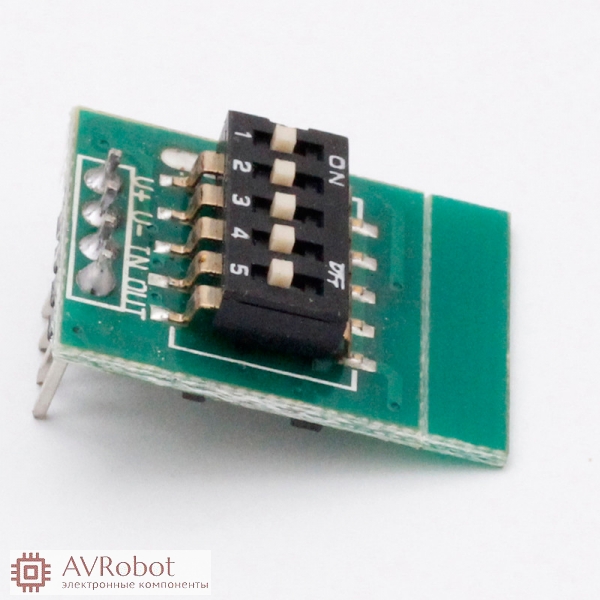

Установка таймера DIP-переключателями:

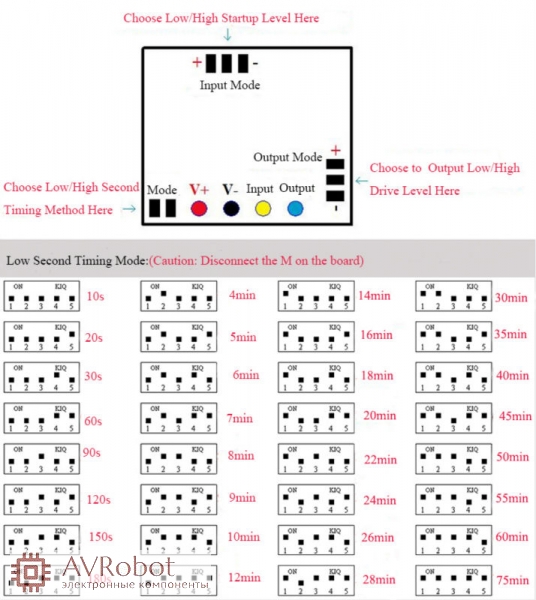

1. При разомкнутой перемычке "М" на печатной плате:
00000: 10 секунд 01000: 4 минут 10000: 14 минут 11000: 30 минут
00001: 20 секунд 01001: 5 минут 10001: 16 минут 11001: 35 минут
00010: 30 секунд 01010: 6 минут 10010: 18 минут 11010: 40 минут
00011: 60 секунд 01011: 7 минут 10011: 20 минут 11011: 45 минут
00100: 90 секунд 01100: 8 минут 10100: 22 минут 11100: 50 минут
00101: 120 секунд 01101: 9 минут 10101: 24 минут 11101: 55 минут
00110: 150 секунд 01110: 10 минут 10110: 26 минут 11110: 60 минут
00111: 180 секунд 01111: 12 минут 10111: 28 минут 11111: 75 минут

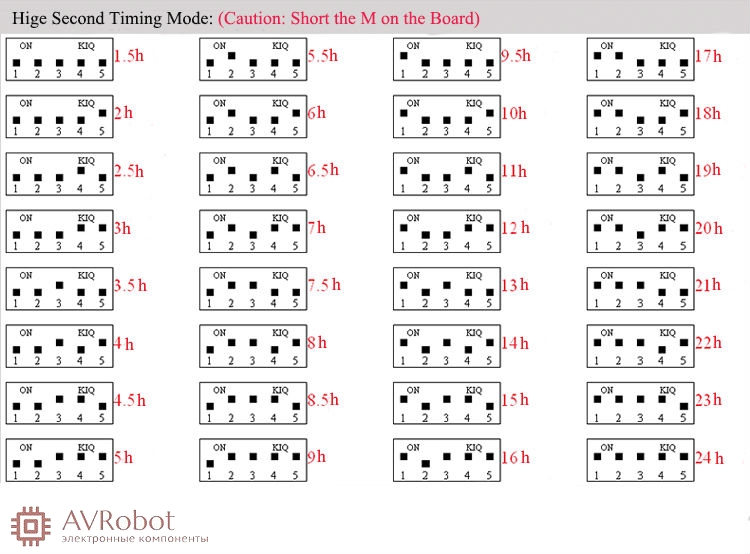

1. При замкнутой перемычке "М" на печатной плате::
00000: 1.5 часов 01000: 5.5 часов 10000: 9.5 часов 11000: 17 часов
00001: 2.0 часов 01001: 6.0 часов 10001: 10 часов 11001: 18 часов
00010: 2.5 часов 01010: 6.5 часов 10010: 11 часов 11010: 19 часов
00011: 3.0 часов 01011: 7.0 часов 10011: 12 часов 11011: 20 часов
00100: 3.5 часов 01100: 7.5 часов 10100: 13 часов 11100: 21 часов
00101: 4.0 часов 01101: 8.0 часов 10101: 14 часов 11101: 22 часов
00110: 4.5 часов 01110: 8.5 часов 10110: 15 часов 11110: 23 часов
00111: 5.0 часов 01111: 9.0 часов 10111: 16 часов 11111: 24 часов
