Описание
Стабилитроны серии BZV55 – это кремниевые стабилитроны мощностью 0,5 Вт для поверхностного монтажа. По существу, эти стабилитроны являются SMD аналогами стабилитронов серии BZX55. Диапазон стабилизации напряжения обычно составляет от 2,4 В до 75 В, хотя некоторые производители выпускают стабилитроны с напряжением стабилизации до 200 В. Пиковая мощность рассеивания в течение 8,3 мс составляет 30 Вт, у некоторых производителей заявлена мощность даже 40 Вт.

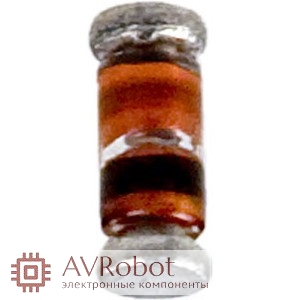

Стабилитроны выпускаются в безвыводном стеклянном корпусе SOD80, или иначе этот корпус называют minimelf, метка в виде черного кольца нанесена со стороны катода. Маркируются стабилитроны этой серии по европейской системе Pro-Electron. Согласно ей, например, стабилитрон BZV55-C3V3 - это кремниевый стабилитрон специального назначения с регистрационным номером 55, напряжением стабилизации 3,3 В и допуском на напряжение ± 5%.
Технические параметры
Мощность рассеяния, Вт: 0.5
Минимальное напряжение стабилизации, В: 3.1
Номинальное напряжение стабилизации, В: 3.3
Максимальное напряжение стабилизации, В: 3.5
Статическое сопротивление Rст., Ом: 85
при токе I ст, мА: 1
Рабочая температура, °С: -55°…+200°
Способ монтажа: smd
Корпус dl35 (LL34)
Полный аналог: ZMM3V3, Стабилитрон 3.3В, 5%, 0.5Вт, MiniMELF
