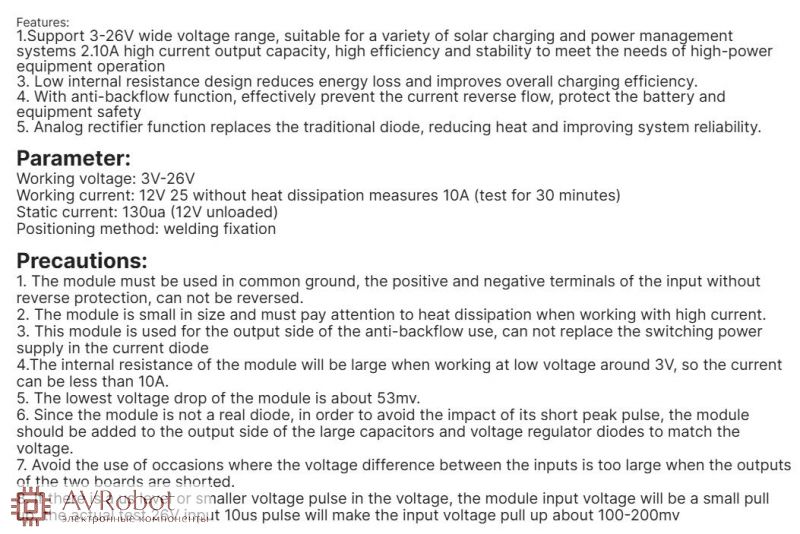

Функции

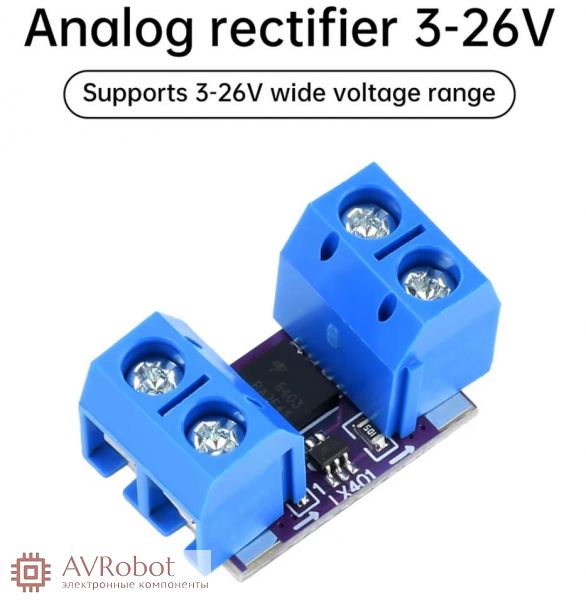

1. Поддержка широкого диапазона напряжений от 3 до 26 В, подходит для различных систем солнечной зарядки и управления питанием.

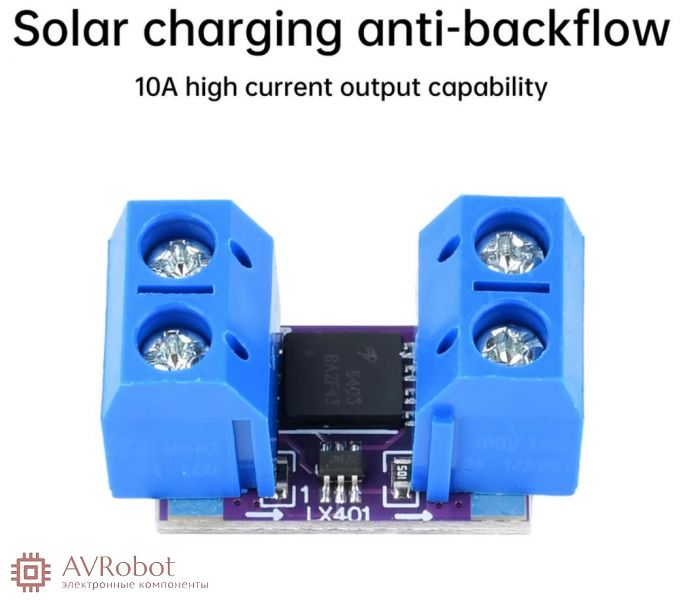

2. Высокая выходная мощность - ток до 10 А, высокая эффективность и стабильность для удовлетворения потребностей работы оборудования с высокой мощностью.

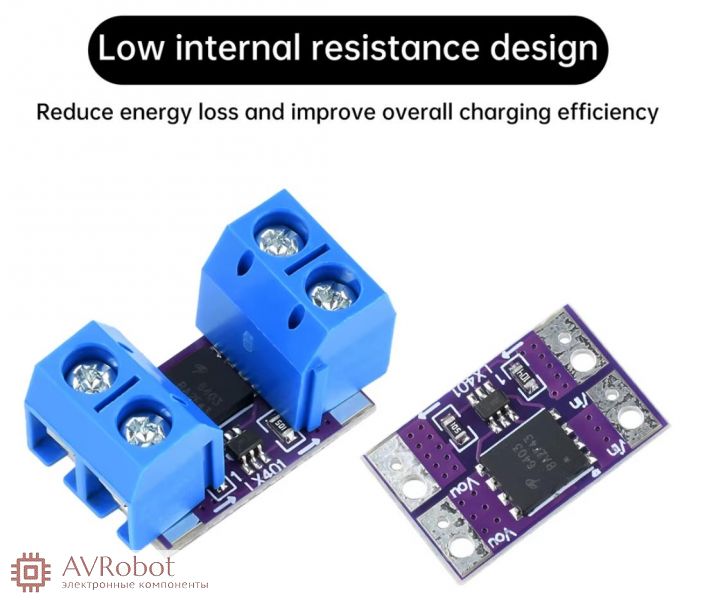

3. Конструкция с низким внутренним сопротивлением снижает потери энергии и повышает общую эффективность зарядки.
4. С функцией защиты от обратного потока, эффективно предотвращает обратный ток, обеспечивая безопасность аккумулятора и оборудования.

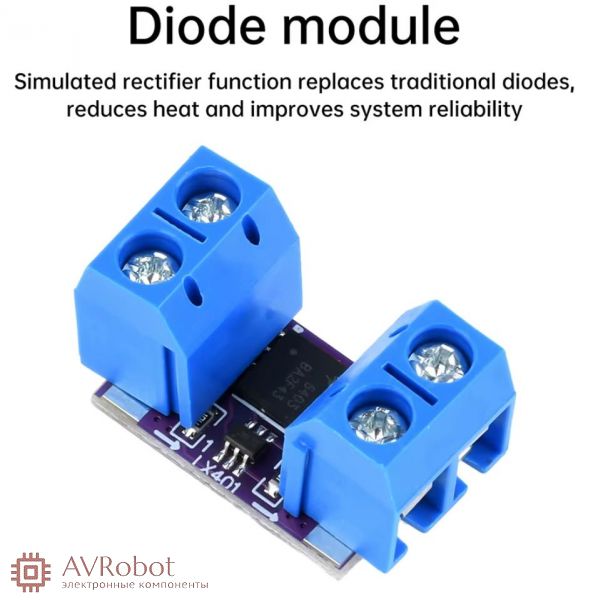

5. Функция аналогового выпрямителя заменяет традиционный диод, снижая нагрев и повышая надежность системы.
Параметры:
Рабочее напряжение: 3В-26В
Рабочий ток: в диапазоне напряжений 12-25В без мер по отводу тепла 10А (тест в течение 30 минут)
Статический ток: 130 мкА (12 В без нагрузки)
Метод позиционирования: фиксация сваркой
Меры предосторожности:
1.Модуль должен использоваться с общим заземлением, положительный и отрицательный выводы входа не имеют защиты от обратного подключения и не должны быть перепутаны.

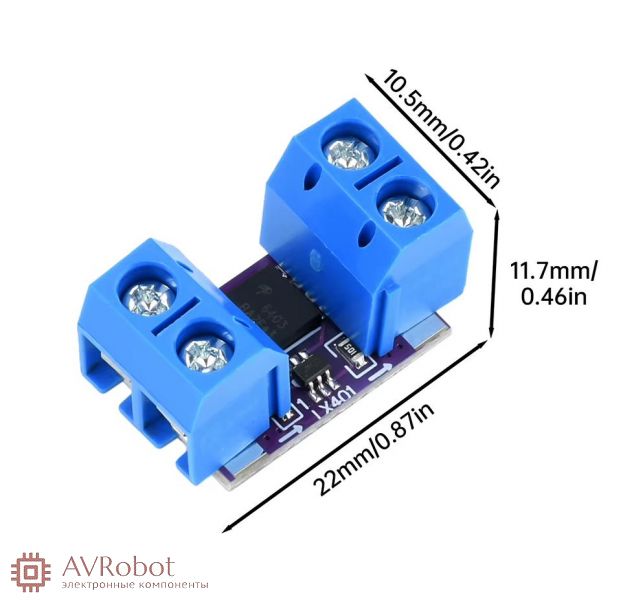

2.Модуль имеет небольшой размер, и при работе с высоким током необходимо обратить внимание на рассеивание тепла.
3.Этот модуль используется для защиты от обратного тока на выходной стороне и не может заменить импульсный источник питания в текущем диоде.
4. Внутреннее сопротивление модуля будет большим при работе при низком напряжении около 3 В, поэтому ток может быть менее 10 А.
5.Наименьшее падение напряжения модуля составляет около 53 мВ.
6.Поскольку модуль не является настоящим диодом, чтобы избежать воздействия на него короткого пикового импульса, к выходной стороне модуля следует добавить большие конденсаторы (сотни или тысячи мкФ) и стабилитроны для выравнивания напряжения.
7.Избегайте ситуаций, когда разница напряжений между входами слишком велика, если выходы двух плат замкнуты на короткое замыкание.
8.Если в напряжении есть небольшой импульс, входное напряжение модуля будет небольшим подтягивающимся сигналом. Фактический тест с входным напряжением 26 В и импульсом длительностью 10 мкс приведет к тому, что входное напряжение подтянется примерно на 100-200 мВ.

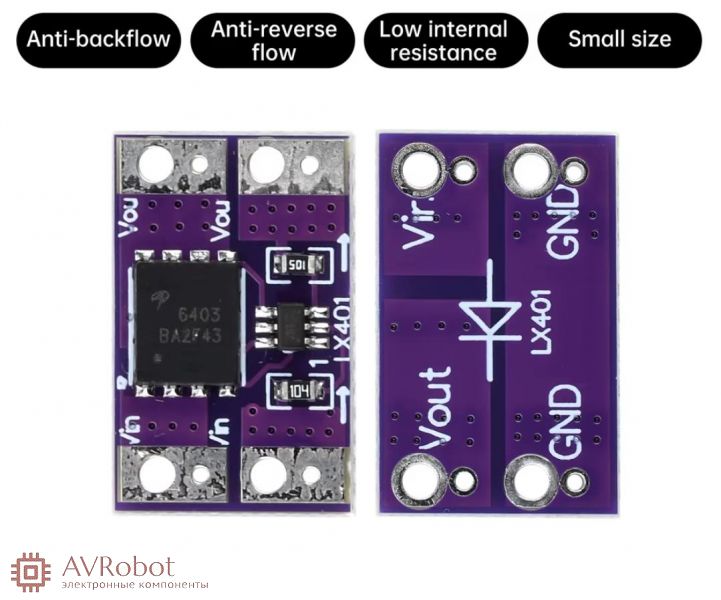

Сопротивление порядка 1 мОм сводит к минимуму потери мощности и выделение тепла.
Время отклика 10 мкс на события обратной полярности; функционирует как диод между входом и выходом. Немедленно отключает выход при обнаружении выходного перенапряжения на уровне милливольт, обеспечивая сверхбыстрый отклик.

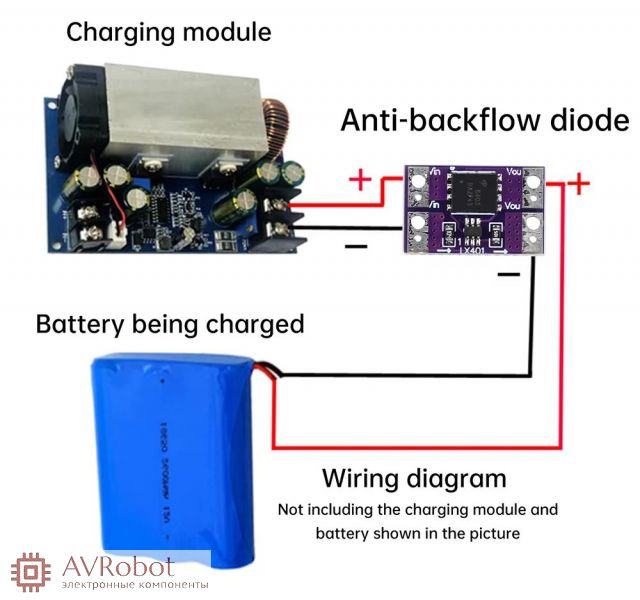

Заменяет обычные сильноточные диоды, для аккумуляторов, батареи и солнечных панелей для защиты от обратного тока. Идеально подходит для последовательного подключения на входах питания для предотвращения обратной полярности.
