Описание товара

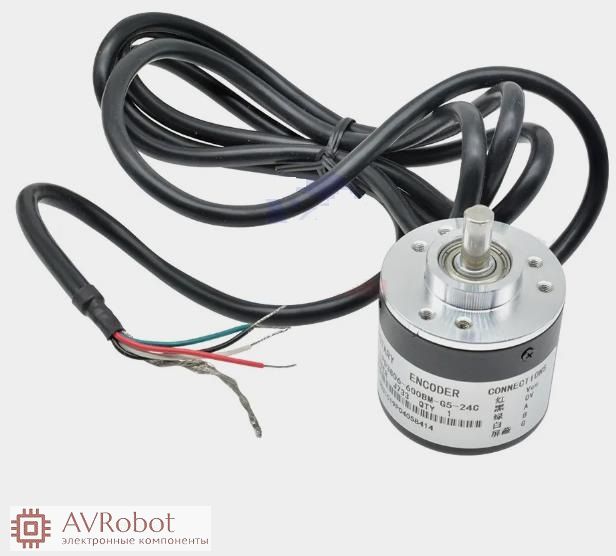

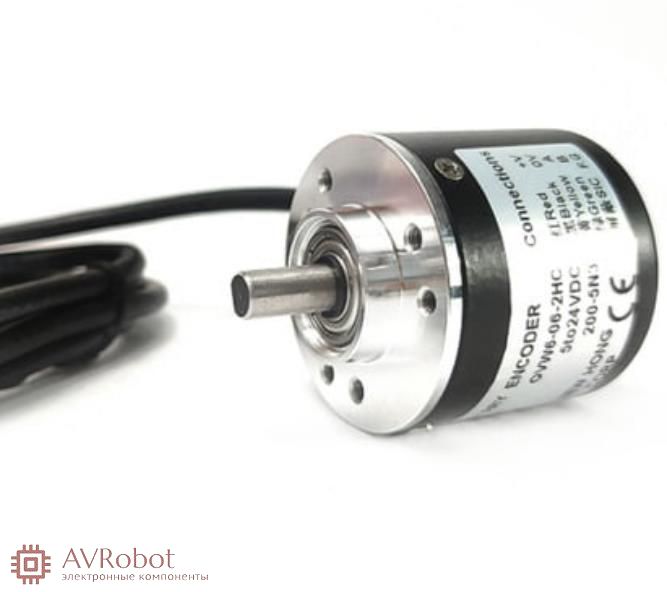

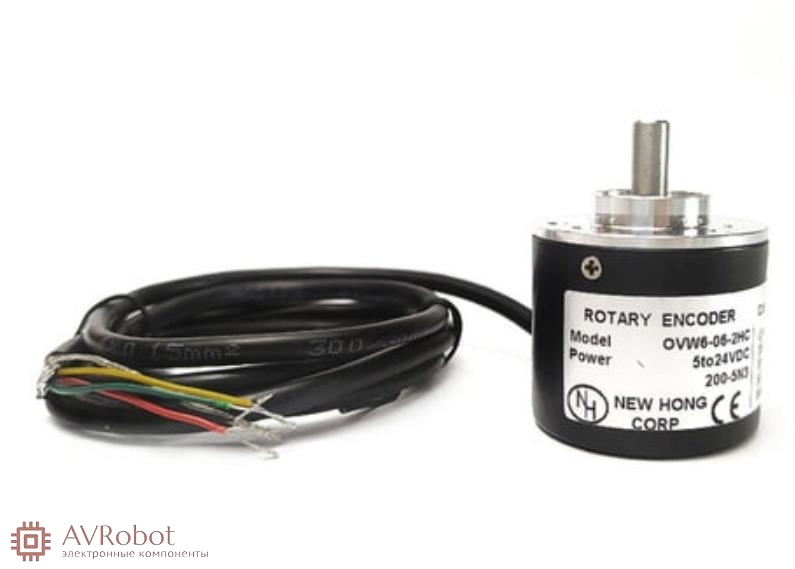

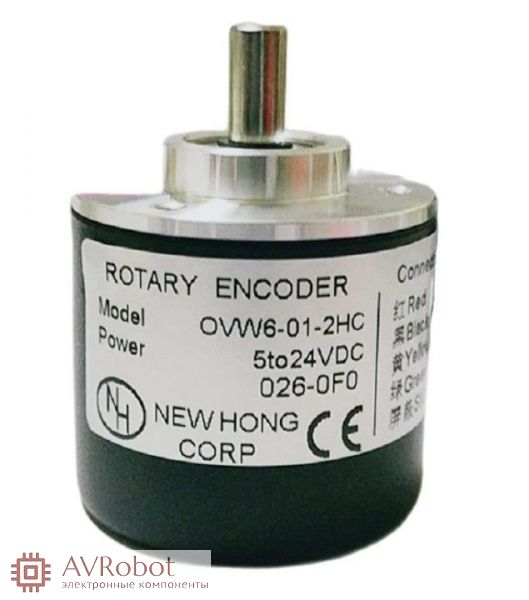

Энкодер 100 имп./об. 5-24 VDC OVW6-01-2HC(NPN) 100P/R
Рабочее напряжение 5-24 В постоянного тока.
Модель: 100 импульсов на оборот (выпускается 100, 600, 360 P / R - импульсов на оборот 360°).
Это инкрементный поворотный кодер, AB (двухфазный).
Импульсный сигнал подсчета вверх или вниз, завершается генерацией фазы 90° между фазой A и фазой B.
Производительность: 100 импульсов/оборот, двухфазное - 400 импульсов/оборот.
Производительность: 100 импульсов/оборот, двухфазное - 400 импульсов/оборот.
Рабочее напряжение: DC 5-24 В,
Максимальная механическая скорость 5000 об/мин,
Максимальная электрическая частота 20KГц/сек,
Интегрированная скорость: 2000 об/мин.
Размеры энкодера:
Корпус: 38*35.5мм;
Вал φ 6 × 13 мм;
Неосевая платформа:
Высота 5 мм, φ 20 мм;
Крепежное отверстие: винт M3, 3 монтажных отверстия для крепления на 30мм круге, и 3 монтажных отверстия для крепления на 28мм круге; боковые крепежные отверстия. Длина кабеля 1,5м
Подключение проводов:
Подключение проводов:
зеленый = фаза A,
белый = фаза B,
красный = питание +Vcc 5-24 В,
черный = заземление V0.
Пожалуйста, проводите подключение строго как как указано выше.
Дополнительно имеется еще один металлический защитный сетчатый слой для защиты от помех.
Применение:
Для измерения скорости вращения, угла и ускорения объекта и измерения длины
Подходит для интеллектуального управления различными измерениями смещения, автоматических кожаных или автоматических гильотинных машин с фиксированной длиной, контроля длины резки стали, измерения роста людей, студенческих гоночных роботов и т.д.
