Модуль DC-DC повышающий преобразователь напряжения на базе SX1308 2-28V, 2A, импульсный регулируемый
Повышающий преобразователь напряжения SX1308 2-28V 2A импульсный регулируемый - входное напряжение от 2 до 24 вольт, выходное напряжение регулируемое от 5 до 28 вольт, выходной ток до 2 ампер, встроенная защита от короткого замыкания и перегрева.

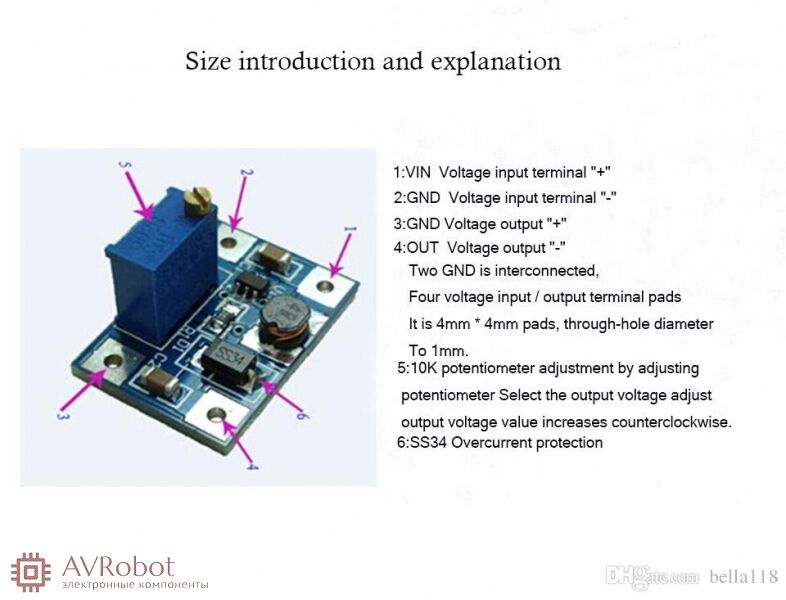

Повышающий импульсный регулируемый преобразователь напряжения 2-28V 2A, собран на микросхеме SX1308, по топологии boost. Более подробную информацию Вы сможете получить из документации к микросхеме SX1308.
Повышающий преобразователь напряжения SX1308 2-28V 2A предназначен для получения регулируемого напряжения от 5 до 28 вольт, с током нагрузки до 2A от блока питания, батареек, Li-Ion аккумулятора 3.7V, солнечной батареи, ветрогенератора или ручной динамо-машины.
Достоинством импульсного регулируемого преобразователя напряжения SX1308 2-28V 2A является то, что он способен работать от очень низкого напряжения - всего 2 вольта, и имеет малые габаритные размеры.
Частота переключения: 1.2MHz
Эффективность до 95%
Размеры: 2.3 cm x 1.6 cm x 1.5 cm
-
Купил здесь же микросхему SX1308 B6286P, перепаял, теперь модуль работает как положено. https://www.avrobot.ru/product_info.php?products_-
Автор: Алексей Виноградов | 09.08.2024
id=4109 -
Хлам полный, на фото микросхема B628, по факту неизвестная THE69. Купил 3-и шт., сразу сгорели 2-е при входящем напряжении 12,6 вольт, 3-я немного поработала от 4,2 вольт и мгновенно сгорела при подаче 8,4 вольт, всё без нагрузки, на холостую.
Автор: Алексей Виноградов | 07.08.2024
