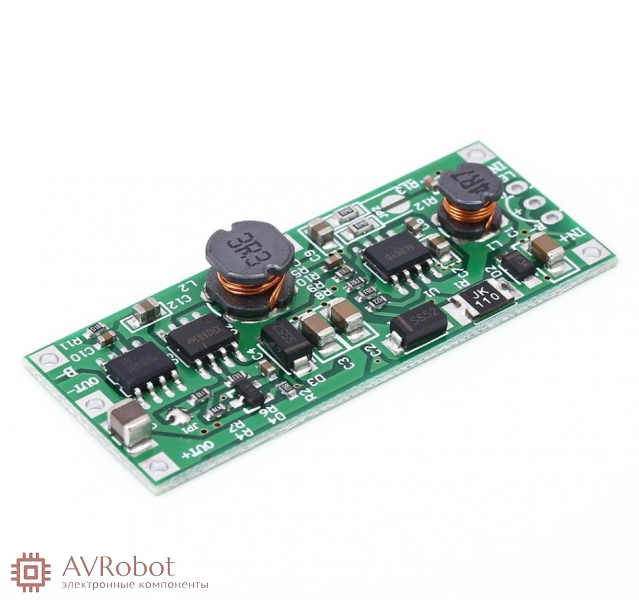

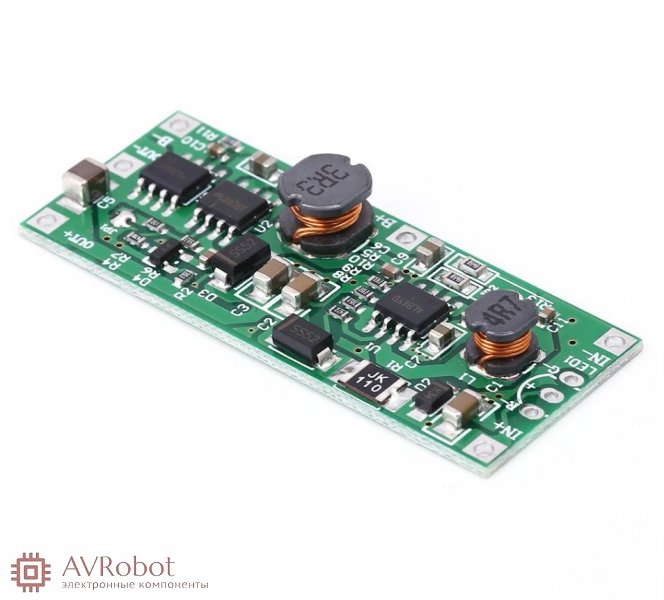

Модуль ИБП с DC-DC повышающим преобразователем напряжения, вход 5-12 В, выход 12В / 9В, максимальная мощность в нагрузку - 12 Вт.
По сути это простая версия источника бесперебойного питания (ИБП) для энергопотребителей на 12В или 9В, работающий в режиме DC-DC повышающего преобразователя напряжения с входным напряжением от 5 до 12 В.
Резервное питание обеспечивается Li-Ion или Li-Pol аккумулятором на напряжение 3,6 - 4,2В (приобретается отдельно).

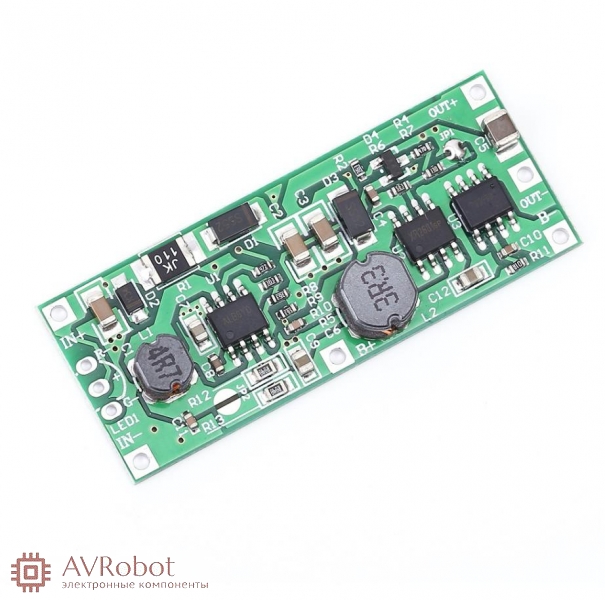

Выходное напряжения преобразователя в нагрузку - 12В, можно изменить перемычкой JP1 (по умолчанию замкнута - 12В) - на напряжение 9В ее необходимо разомкнуть.
Максимальная отдаваемая мощность в нагрузку регулируется перемычкой JP2:
- без перемычки IP2: 0,6А при 12В и 0,7А при 9В,
- с перемычкой JP2: 1,2А при 12В и 1,4А при 9В.
Отключение заряда аккумулятора при достижении напряжения 4,19В.
Отключение нагрузки при отсутствии внешнего питания и уменьшении напряжении на аккумуляторе ниже 3,0В.

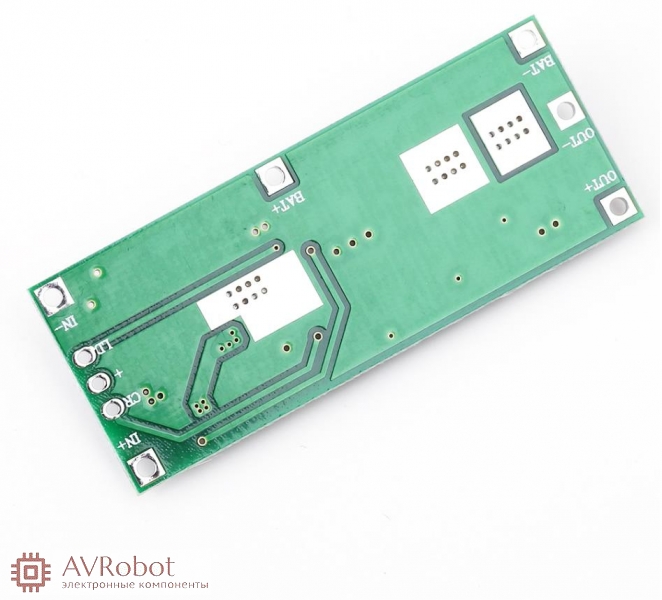

Поскольку по мере разряда аккумулятора в режиме ИБП увеличивается нагрев ключей преобразователя, рекомендуется устанавливать с нижней стороны платы через терморезину на радиатор.
Преобразователь имеет защиту от КЗ но не имеет защиты от обратной полярности.
1. Описание:
Это плата управления бесперебойным питанием нагрузки (UPS).
2. Особенности:
1>. Поддержка режимов зарядки и разрядки одновременно
2>. Большой ток
3>. Маленький размер
4>. Высокая эффективность
5>. Поддержка защиты от короткого замыкания
3. Параметры:
1>. Название продукта: модуль ИБП с DC-DC преобразователем напряжения (UPS)
2>. Рабочее входное напряжение: 5,0-12,0 В постоянного тока
3>. Выходное напряжение: 9/12 В постоянного тока
4>. Выходная мощность: 9 Вт/12 Вт
5>. Поддержка аккумулятора (не включен в комплект!): 3,7 В литиевая или полимерная батарея 15Ah (макс)
6>. Диапазон рабочих температур:-40 ℃ ~ 85 ℃
7>. Диапазон рабочей влажности: 0%-95% относительной влажности

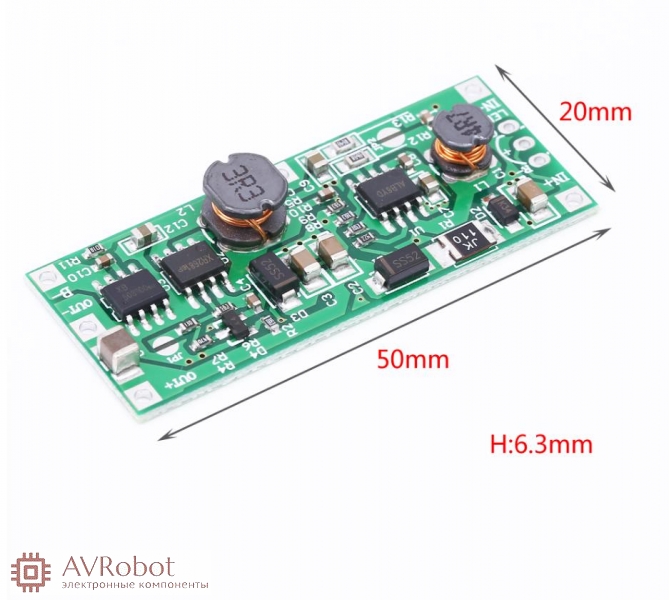

8>. Размер: 50*20*6,3 мм

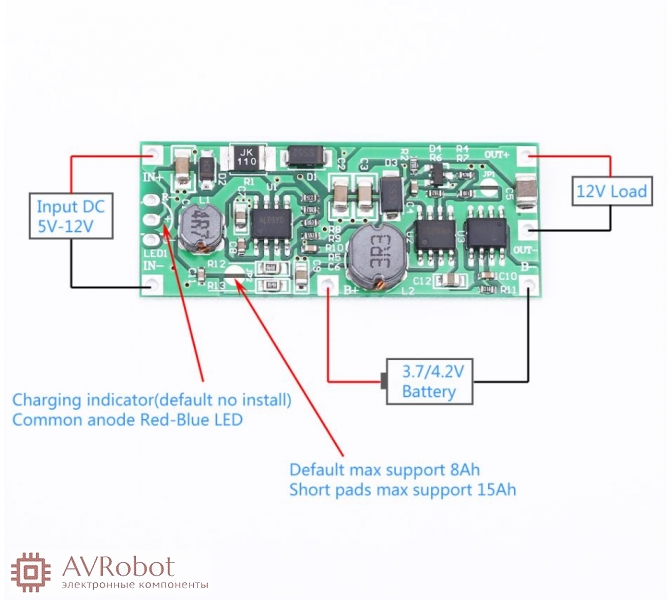

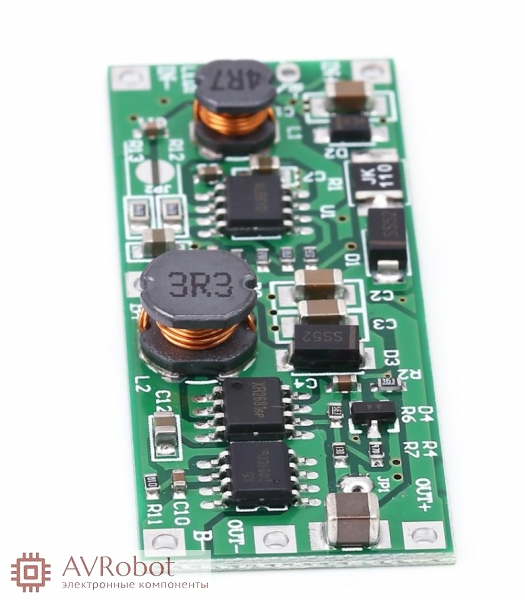

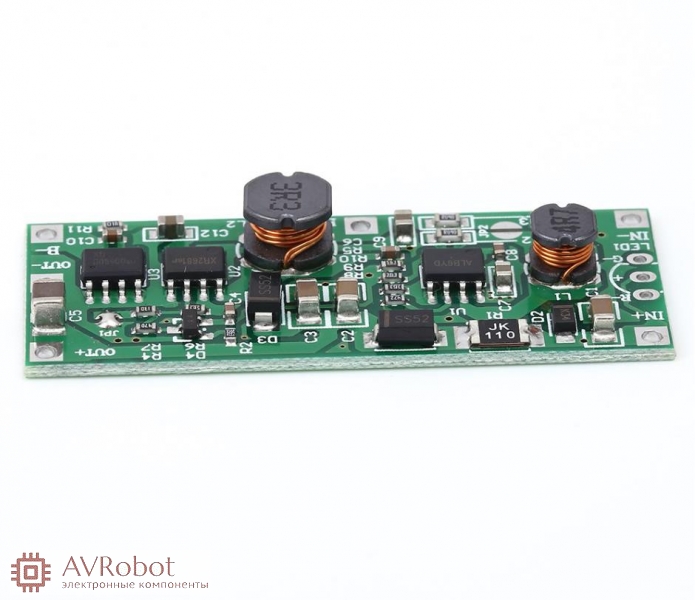

4. Подключение:
1>. Подключите правильное входное напряжение на входные клеммы.
2>. Проверьте выходное напряжение вольтметром, и при подключенной нагрузке - ток в нагрузке амперметром.
3>. Подключите аккумулятор к контактам B+ и B-.
5. Примечание:
1>. Максимальный выходной ток составляет 1,0-1,2 А (при 12В) и не может поддерживать выходной ток больше этого значения.
2>. Положительные и отрицательные полюсы входного источника питания не могут быть изменены, иначе модуль будет поврежден (нет защиты от переполюсовки).
3>. Пользователи могут самостоятельно установить обычный красно-синий светодиод с общим анодом в качестве индикаторов зарядки. Синий свет показывает, есть ли нагрузка на выходе. При заряде аккумулятора горит красный цвет. При отсутствии батарее - красный светодиод мигает. При окончании зарядка красный светодиод гаснет.
4>. Из-за большого тока рекомендуется использовать толстые провода с поперечным сечением провода более 1,5 квадратных миллиметров.
5>. Перед использованием ознакомьтесь с настоящим руководством и описанием.
6. Применение:
1>. Обычный источник питания;
2>. Зарядное устройство;
3>. Мобильная устройства;
4>. Преобразователи мощности;
5>. Инфракрасная сигнализация;
6>. Сетевое оборудование, например коммутаторы;
7>. Маршрутизаторы, роутеры;
8>. Модификация аккумулятора микроавтомобиля
