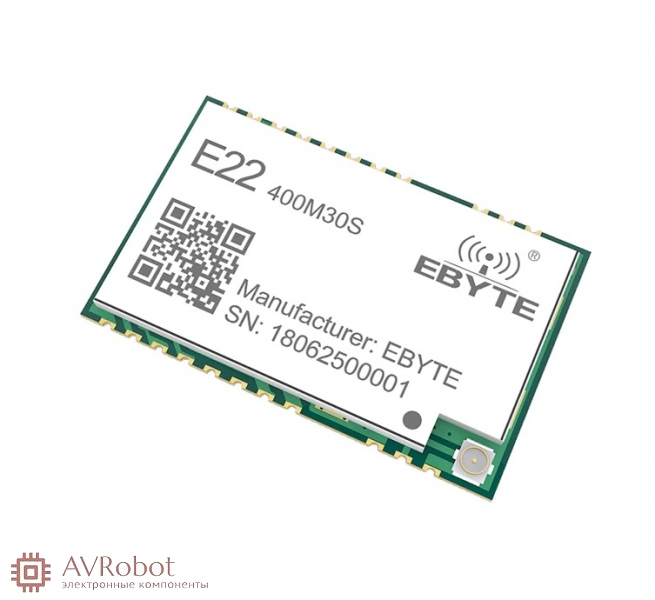

Модуль SX1268 433 МГц, беспроводная плата разработки, большой диапазон 12000 м EBYTE E22-400M30S IPEX
Серия E22 является первым беспроводным модулем в Китае, который использует чип RF Semtech SX1262, SX1268. Этот чип предоставляет различные методы модуляции, такие как LoRaTM и традиционные GFSK. Его специальный метод модуляции LoRaTM увеличивает расстояние связи
|
RF параметр |
Значение |
Примечание |
|
Рабочая частота |
410 ~ 493 МГц |
- |
|
Передающая Мощность |
30 дБм |
Макс. Мощность (1 Вт) |
|
Чувствительность приема |
-150 дБм |
- |
|
Скорость передачи данных по воздуху |
0,018 k ~ 300kbps |
- |
|
Испытательное расстояние |
12000 м |
В открытом и прозрачном воздухе, с максимальной мощностью, коэффициентом усиления антенны 5dBi, высота 2 м |
|
Аппаратный параметр |
Значение |
Примечание |
|

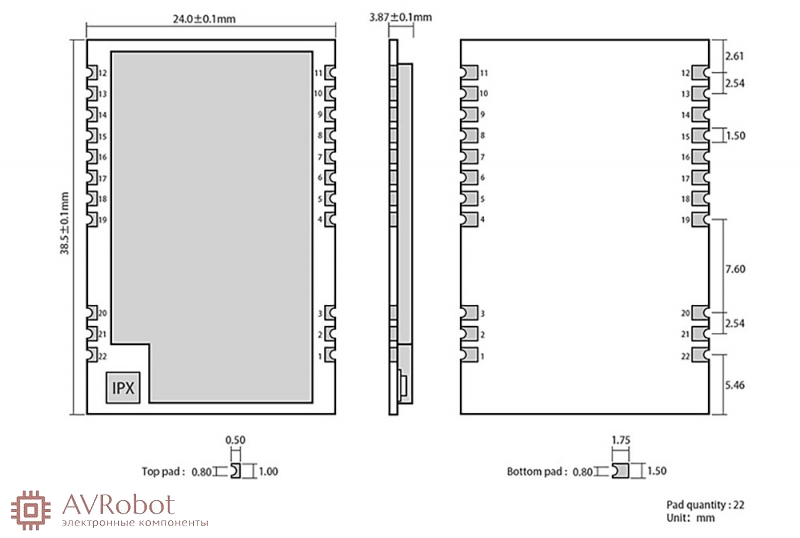

Размеры |
24*38,5 мм |
|
|
Тип антенны |
IPEX/штамп отверстие |
|
|
Интерфейс связи |
SPI |
|
|
Посылка |
SMD |
|
|
Электронный параметр |
Мин. |
Тип. |
Макс. |
Блок |
Состояние |
|
Источник питания |
2,5 |
5 |
5,5 |
V |
|
|
Уровень связи |
1,8 |
3,3 |
3,7 |
V |
|
|
Передающий ток |
600 |
650 |
700 |
Ма |
30 дБм (1 Вт) |
|
Ток приема |
12 |
14 |
16 |
Ма |
|
|
Ток сна |
1 |
3 |
5 |
На |
|
|
Рабочая температура |
-40 |
20 |
+ 85 |
℃ |
|
|
Рабочая влажность |
10 |
60 |
90 |
% |
|
|
Температура хранения |
-40 |
20 |
+ 125 |
℃ |
|
