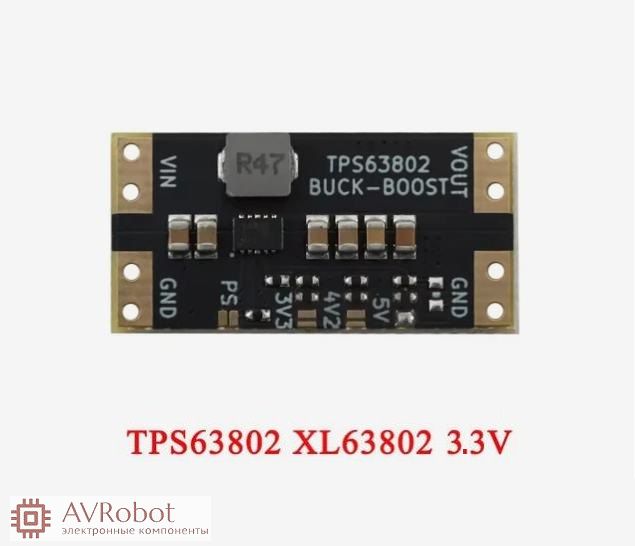

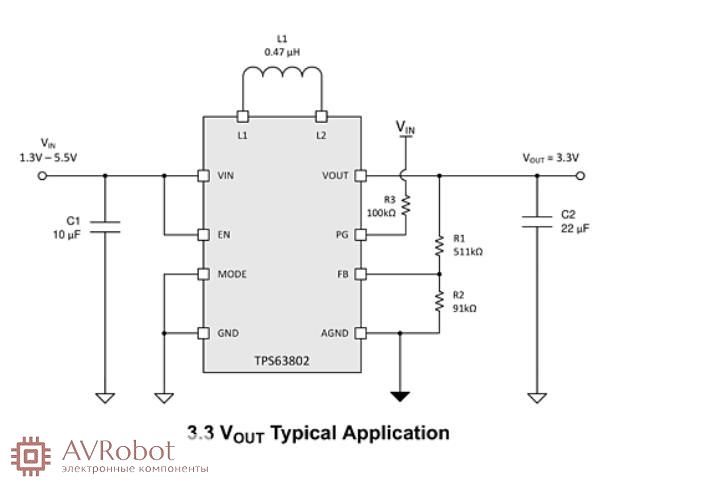

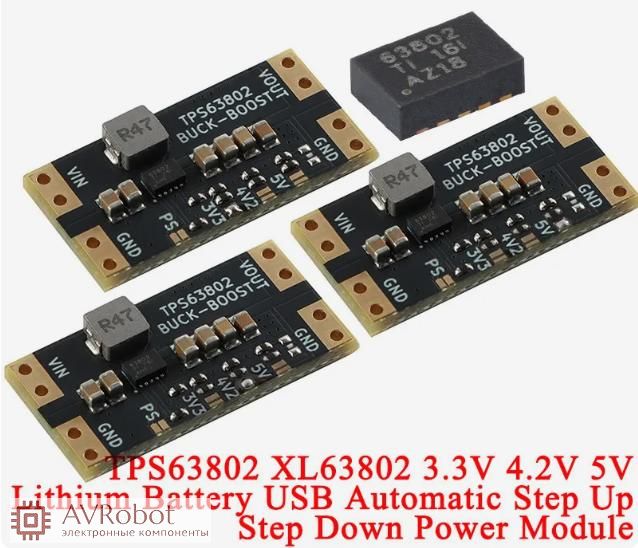

Модуль XL63802 со специальной схемой регулирования напряжения на ИМС TI TPS63802, с низкой пульсацией на выходе и стабильной производительностью. Частота переключения превышает 1,4 МГц, а выходной ток может достигать 1.2А. Модуль имеет предустановку на фиксированное напряжение (3.3В), но может перемычками выбрать другое напряжение на выходе: 3.3В, 4.2В и 5В, которые подходят для различных ситуаций, - например для микроконтроллеров 3.3В или 5В для использования с литиевыми аккумуляторами и/или USB для питания. Модуль может работать в двух режимах на выбор пользователей: обычный рабочий режим и энергосберегающий режим. Модуль представляет собой типичную структуру BUCK-BOOST - то есть повышения или понижения напряжения, в зависимости от входного напряжения и требуемого выходного напряжения. Диапазон входного напряжения 1.3В - 5.5 В (требуется выше 1.8 В для запуска) и выходным током более 1 А, отвечающие потребностям в питании различных моделей, таких как STM32, ESP32, микроконтроллер 51 и т. д. Плата оснащена красным светодиодным индикатороми выхода и поддерживает режим энергосбережения для увеличения срока службы батареи входных устройств, таких как батареи (для энергосбережения - замкнуть перемычку PS).
2. Основные параметры
Тип модуля: источник питания BUCK-BOOST
Входное напряжение: 1.3В -5.5В постоянного тока (запуск - минимум 1.8В)
Выходной ток при выходном напряжении: 3.3В - 1.2А, 4.2В - 1А, 5В - 1А (при входном U= 3.7В)
Выходное напряжение: 3.3/4.2/5 В
Частота переключения: 1.4 МГц
Ток покоя без нагрузки: 11 (35) мкА (600 нА в режиме энергосбережения по DataSheet)*
Режим работы: нормальный / режим энергосбережения

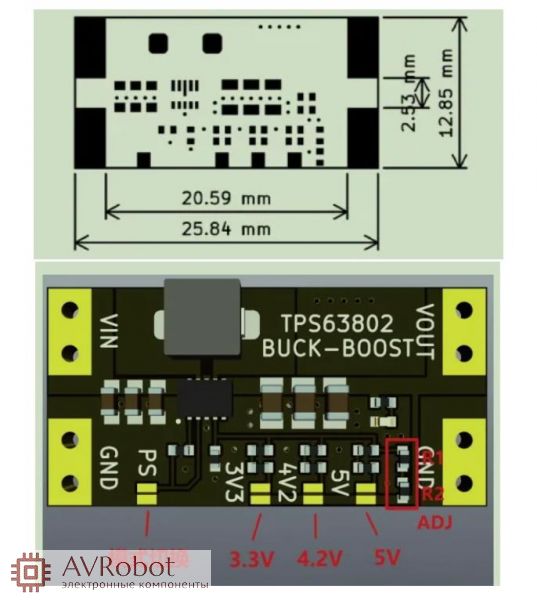

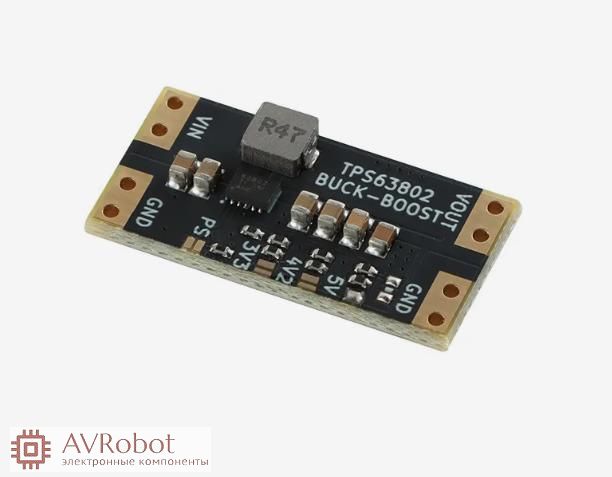

Способ регулировки: выбор перемычками 3.3/4.2/5 В

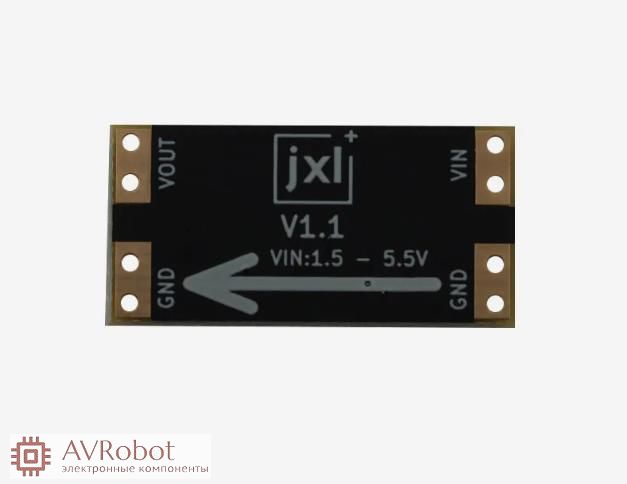

Интерфейс модуля: Паяльная площадка большой площади

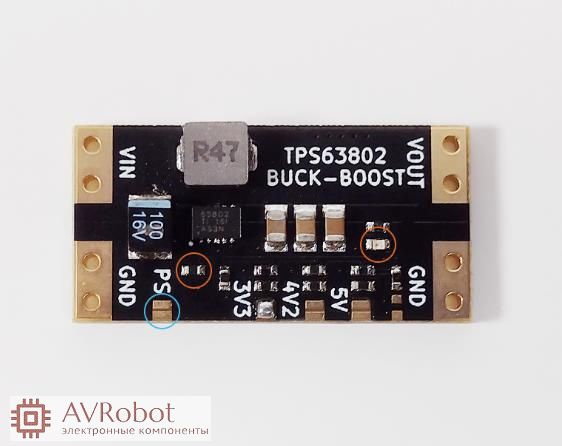

* - для достижения такого тока покоя требуется замена конденсатора с меньшим током утечки, выпаять светодиод и резистор 3 кОм, отмеченные на рисунке.
