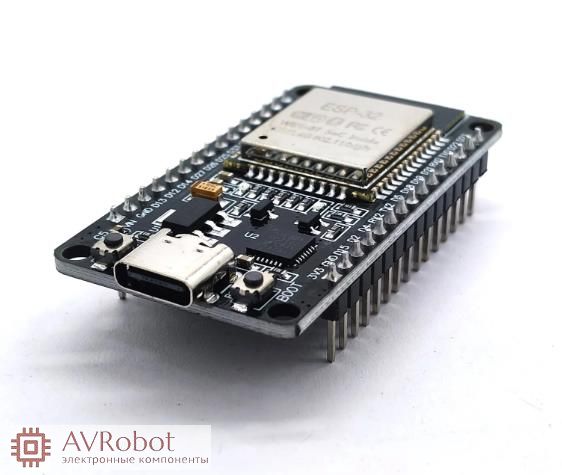

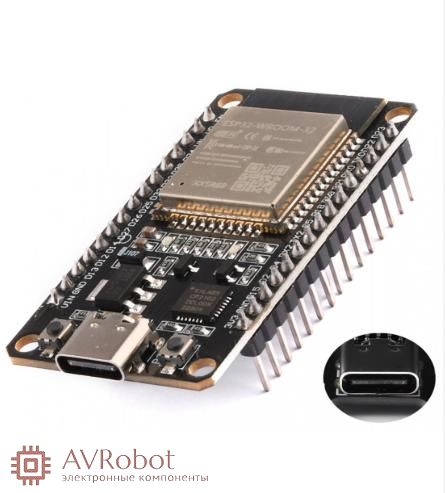

Плата разработки ESP32 CP2102 Wi-Fi, Bluetooth со сверхнизким энергопотреблением, 30pin, Type-C
Плата разработки ESP 32 уже оснащена встроенной антенной и радиочастотным стабилизатором, усилителем мощности, малошумящими усилителями, фильтрами и модулем управления питанием. Всё решение занимает минимальную площадь печатной платы. В этой плате разработки ESP32 используются двухрежимные чипы Wi-Fi и Bluetooth с частотой 2,4 ГГц, разработанные по технологии TSMC с низким энергопотреблением 40 нм, которые обеспечивают наилучшую мощность и радиочастотные характеристики, безопасные, надежные и масштабируемые для различных приложений.
Входное напряжение: 5 В постоянного тока
Рабочее напряжение: 2,3 ~ 3,6 В
Рабочий ток: 80 мА
ESP32 WROOM DevKit v1 дает возможность разработать проект с беспроводным модулем ESP32 для передачи данных по Wi-Fi и Bluetooth. На плате установлена вся необходимая обвязка, позволяющая напрямую работать с чипом при подключении к компьютеру.
ВАРИАНТЫ ПИТАНИЯ
Есть три взаимоисключающих способа обеспечить питание платы:
порт Micro USB, по умолчанию блок питания 5 В/GND штыри заголовка 3V3 / GND штыри заголовка.
Внимание - источник питания должен быть только один! И подключен с помощью одного и только одного из вариантов приведенных выше. В противном случае плата и/или источник питания могут быть повреждены!
Обратите внимание: напряжение логических уровней на пинах — 3,3 В, поэтому подключение 5-вольтовой периферии повредит микроконтроллер!
Примечание о C15 компоненте, C15 может вызвать следующие проблемы на более ранних ESP32-DevKitC досках V1: плата может загрузиться в режим загрузки, если вы выводите часы на GPIO0, c15 может повлиять на сигнал в случае возникновения этих проблем, пожалуйста, удалите компонент. На рисунке ниже он показан желтым цветом C15.
Особенности:
- Гибридный Wi-Fi и Bluetooth
- Высокий уровень интеграции
- Встроенная SRAM 520 КБ
- Сверхнизкое энергопотребление
- Флэш-память 4 МБ
- Встроенная антенна на печатной плате
Вам понадобится ESP32-DevKitC V1 Плата USB A / micro USB B Кабель компьютера под управлением Windows, Linux или macOS вы можете пропустить раздел введения и перейти непосредственно в раздел начать разработку приложений. Обзор ESP32-DevKitC V1-это небольшой ESP32-based по разработке
На плате расположены две тактовые кнопки:
- Кнопка Boot для ручного запуска прошивки модуля.
- Кнопка Reset для ручного перезапуска платы.
- Также на плате находится светодиод питания и индикаторный светодиод, подключённый к цифровому пину микроконтроллера, которым можно управлять.
Большинство контактов ввода/вывода разбиваются на штыревые разъемы с обеих сторон для легкого соединения. Разработчики могут подключать периферийные устройства к перемычным проводам или устанавливать ESP32-DevKitC V1 на макетной плате.
Для программирования ESP32 WROOM DevKit v1 можно использовать Arduino IDE а также визуальную среду программирования mBlock 5. Для прошивки понадобится USB-кабель. А если настроить платформу, то загрузка данных может проходить прямо по воздуху.
Состав комплекта
ESP32 NODEMCU Модуль WLAN WiFi + Bluetooth 30pin CP2102 совместим для Arduino - 1 штука
