Пружинный контакт Pogo Pin Connector GA20-10025-0818 PGTH1000 1A (длина 10мм / 11.8мм, диаметр контакта 0.9мм)

Пружинный контакт Pogo Pin Connector GA20-10025-0818 PGTH1000 1A (длина 10мм / 11.8мм, диаметр контакта 0.9мм)
24,0 руб.
Есть в наличии 3176 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 7469
  • Вес товара,(кг):0.001
Описание товара

Пружинный контакт Pogo Pin Connector GA20-10025-0818 PGTH1000 1A (длина 10мм / 11.8мм, диаметр контакта 0.9мм)


Описание товара
GA20-10025-0818 PGTH1000
Полный ход: 2.15 мм
Давление пружины: 50-120 г
Диаметр контакта: 0.9мм
Текущее сопротивление: 30mω
Номинальный ток: 1А
Контакт: Термообработанная бериллиевая медь BeCu
Основание: Фосфористая бронза.

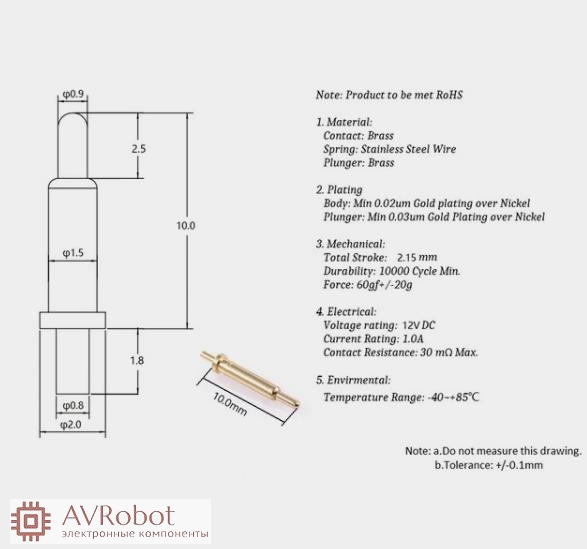

Более подробная спецификация на рисунке.

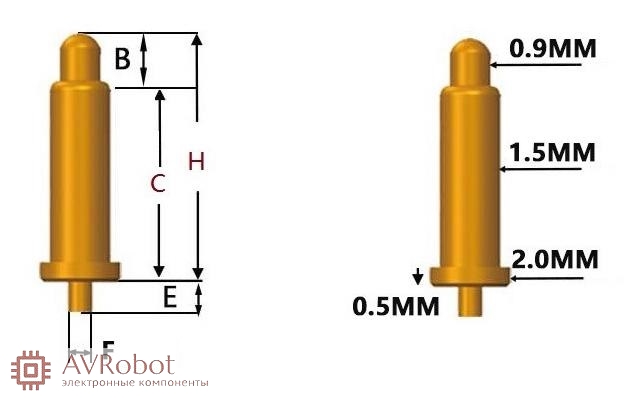

Размер изделия:

H=1.00 мм, B=2.50мм, C=7.50мм, H=7.85мм, F=1.8мм

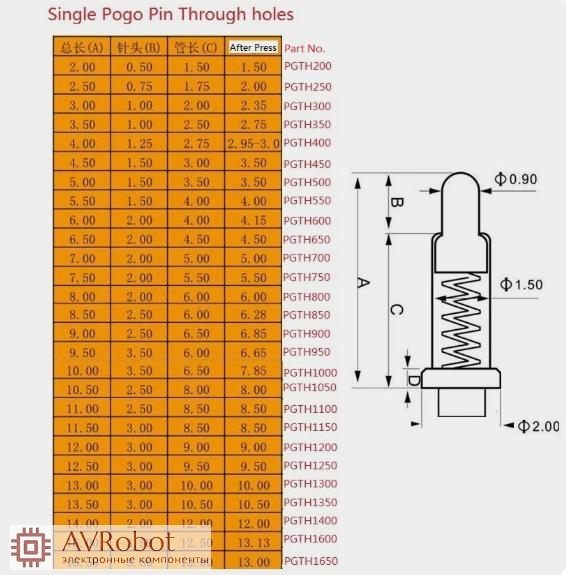

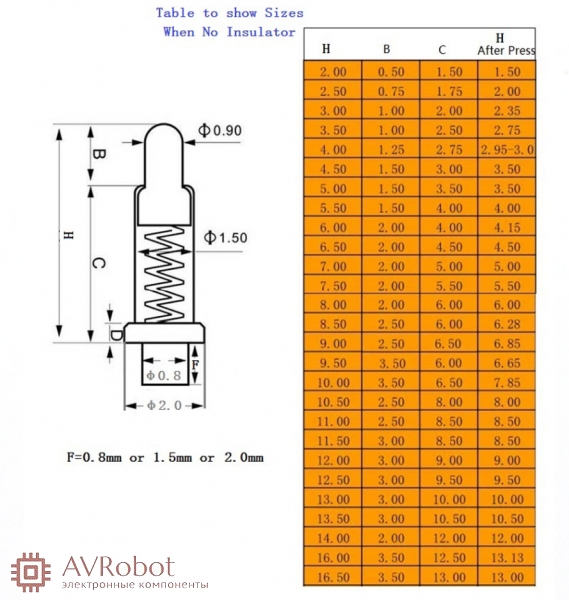

Возможна поставка других изделий, см. рисунок ниже.


Номер модели контакта Высота над печатной платой "H" Высота подвижного контакта "B" Высота трубки "C" Высота после нажатия "H1" Диаметр контакта "F" Высота контакта "Е" Примечание
GA20-03010-0818 3 1 2 2,3 0,8 1,8
GA20-03010-0815 3 1 2 2,35 0,8 1,5
GA20-03010-0820 3 1 2 2,5 0,8 2
GA20-03514-0915 3,5 1,4 2,1 2,4 0,9 1,5
GA20-03513-0920 3,5 1,3 2,2 2,4 0,9 2
GA20-04013-0815 4 1,3 2,7 3 0,8 1,5
GA20-04515-0820 4,5 1,5 3 3,3 0,8 2
GA20-05015-0915 5 1,5 3,5 3,7 0,9 1,5
GA20-05515-0818 5,5 1,5 4 4,1 0,8 1,8
GA20-06020-0818 6 2 4 4,1 0,8 1,8
GA20-06020-0920 6 2 4 4,5 0,9 2
GA20-06520-0820 6,5 2 4,5 4,65 0,8 2
GA20-07020-1020 7 2 5 5 1 2
GA20-07520-0818 7,5 2 5,5 5,5 0,8 1,8
GA20-08020-0920 8 2 6 6 0,9 2
GA20-08520-0820 8,5 2 6,5 6,5 0,8 2
GA20-09025-0818 9 2,5 6,5 6,5 0,8 1,8
GA20-09524-0818 9,5 2,4 7,1 7,25 0,8 1,8
GA20-10025-0818 10 2,5 7,5 7,9 0,8 1,8
GA20-10525-0818 10,5 2,5 8 8 0,9 1,8
GA20-11030-0919 11 3 8 8,5 0,9 1,9
GA20-11535-0920 11,5 3,5 8 8,5 0,9 2
GA20-12030-0915 12 3 9 9,25 0,9 1,5
GA20-12530-0919 12,5 3 9,5 9,5 0,9 1,9
GA20-13030-0919 13 3 10 10 0,9 1,9
GA20-13535-0919 13,5 3,5 10 10 0,9 1,9
GA20-14035-0818-3u 14 3,5 10,5 10,5 0,8 1,8 Позолоченные 3u
GA20-14035-0920 14 3,5 10,5 10,5 0,9 2
GA20-16035-0920 16 3,5 12,5 12,5 0,9 2
GA20-16535-0920 16,5 3,5 13 13 0,9 2
GA20-17040-0920 17 4 13 13,5 0,9 2
GA20-18030-0925 18 3 15 15 0,9 2,5
GA20-18040-1012 18 4 14 15 1 1,2
GA20-20530-0919 20,5 3 17,5 17,5 0,9 1,9
