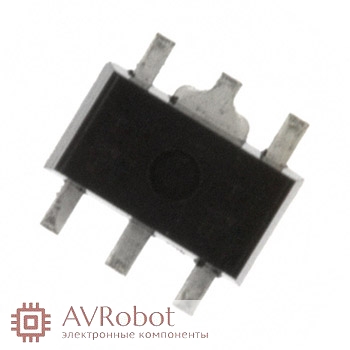

PT4115 SOT89-5 стабилизатор тока (ШИМ-драйвер) с диммированием

PT4115 SOT89-5 стабилизатор тока (ШИМ-драйвер) с диммированием
7,0 руб.
Есть в наличии 4461 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Скидки
    1-99 шт. за 7,0 руб.
    100-499 шт. за 6,0 руб.
    500-999 шт. за 5,0 руб.
    > 1000 шт. за 4,5 руб.
  • Код товара: 2572
  • Вес товара,(кг):0.001
  • Модель: PT4115
  • Вес, грамм: 1
  • Производитель: PowTech
Описание товара

Микросхемы PT4115, полный аналог - CL6808. Микросхема является step-down конвертером, что означает, напряжение выхода всегда будет менее напряжения на входе. От напряжения питания (7-40 вольт) зависит количество диодов, присоединенных к выходу. Максимальный выходной ток 1,2 ампера = 1200 мА. На этих микросхемах собрано большинство низковольтных лампочек с цоколем MR16.

Основные параметры:

Напряжение питания от 6 до 30В
Выходной ток до 1,2А
Высокий КПД (до 97%)
Вход для диммирования (регулировки яркости при помощи ШИМ)
Защита от обрыва нагрузки
Малое количество внешних компонентов

Не включать без фильтрующего электролитического конденсатора по входу питания!

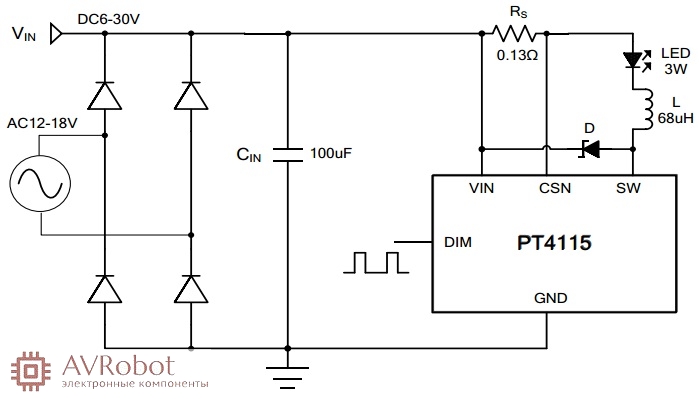

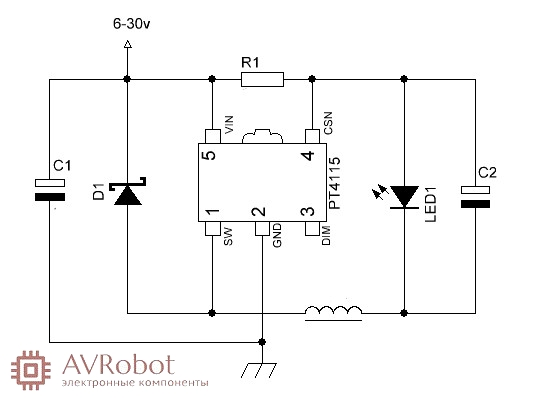

Схемотехника предельно простая: диодный мост D1-D4 переменное напряжение питания преобразует в постоянное, сглаживающий конденсатор Cin, токозадающий низкоомный резистор Rs, диод Шоттки D5 с малым падением напряжения (около 0,4 вольта) для высокого КПД, катушка индуктивности L - дроссель 68...220 mH. Если напряжение питания постоянное без пульсаций, то диодный мост и конденсатор избыточны в схеме. На данной микросхеме собирают сверхкомпактные платы драйвера для светодиодов.
Токозадающий резистор Rs: меньше сопротивление - выше выходной ток. Резистор номиналом 0,3 Ома для выходного тока 320 мА, номиналом 0,15 Ома для выходного тока 670 мА. Считается по формуле: Rs = 0,1 / Iout. Для подбора точного тока резисторы паяем друг на друга бутербродом, благо размер SMD2516 позволяет.

Микросхемы имеют выход димминга DIM (ADJ). Управлять яркостью возможно переменным резистором или ШИМ сигналом, например, от таймера 555.

Есть данные, что диммирование у PT4115 происходит плавнее, чем у конкурента, поэтому её любят сильнее.

Существует микросхема CL6807 с максимальным выходным током 1,0 А, что чуть слабее PT4115 и CL6808 с током 1,2 А.

Изображения
  • PT4115 SOT89-5 стабилизатор тока (ШИМ-драйвер) с диммированием
  • PT4115 SOT89-5 стабилизатор тока (ШИМ-драйвер) с диммированием
  • PT4115 SOT89-5 стабилизатор тока (ШИМ-драйвер) с диммированием
  • PT4115 SOT89-5 стабилизатор тока (ШИМ-драйвер) с диммированием
