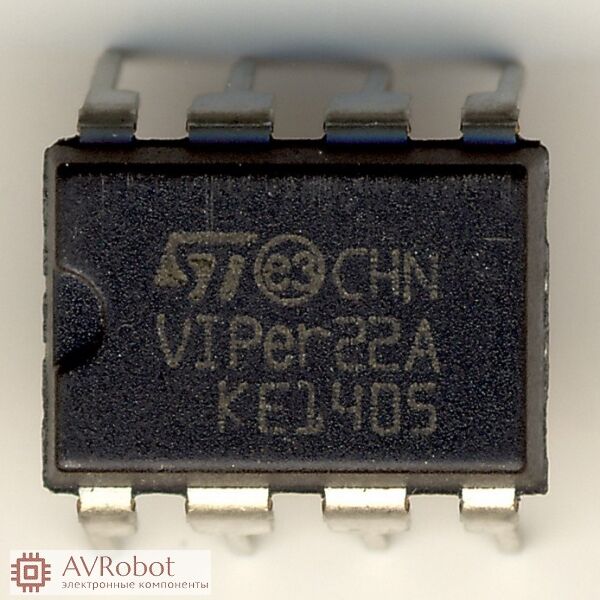

VIPER22A DIP8 регулятор для AC DC 730В 0.1А 115кГц

VIPER22A DIP8 регулятор для AC DC 730В 0.1А 115кГц
26,0 руб.
Есть в наличии 7 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 2628
  • Вес товара,(кг):0.001
  • Модель: VIPER 22A
  • Вес, грамм: 1
Описание товара

ШИМ контроллер VIPer22A

Топология : Buck, Boost, Flyback
Максимальное напряжение силового ключа: 730 В
Номинальный (Максимальный) ток силового ключа: 100 мА (0,63А)
Номинальная мощность: 7 Вт (Мах. 25 Вт)
Максимальная частота преобразователя: 115 кГц
Максимальная скважность преобразователя: 80%
Ток собственного потребления: 4,5 мА
Примечание LOW POWER OFF LINE SMPS PRIMARY SWITCHER
Рабочая температура -25° +125°



Микросхемы предназначены для построения гальванически развязанных преобразователей с обратной связью (flyback converters) с постоянным Uвх от 35 до 400 В (переменным Uвх от 85 до 300 В), Uвых от 2,5 до 150 В и токами до 30 А. Режим токовой стабилизации и управляемого ограничения по току, функции авторестарта и мягкого старта, защита от перенапряжений и перегрузки, возможность внешней синхронизации и управления отключением – позволяют проектировать компактные и высоконадежные ИП с КПД до 90%. В табл. 1 предоставлены основные характеристики микросхем VIPer от STMicroelectronics.



Табл. 1. Основные характеристики микросхем VIPer от STMicroelectronics



 Тип

Uси max, В

Rси, Ом

Iс max, А

Pmax, Вт

Fsw. КГц

Типы корпусов

VIPer20

620

16

0,5

20

до 200

Pentawatt HV, PowerSO-10, DIP-8, Pentawatt HV (022Y)

VIPer20A

700

18

0,5

20

до 200

Pentawatt HV, PowerSO-10, DIP-8, Pentawatt HV (022Y)

VIPer20B

400

8,7

1,3

20

до 200

Pentawatt HV, PowerSO-10, Pentawatt HV (022Y)

VIPer50

620

5

1,5

50

до 200

Pentawatt HV, PowerSO-10, Pentawatt HV (022Y)

VIPer50A

700

5,7

1,5

50

до 200

Pentawatt HV, PowerSO-10, Pentawatt HV (022Y)

VIPer50B

400

2,2

3

50

до 200

Pentawatt HV, PowerSO-10, Pentawatt HV (022Y)

VIPer100

620

2,5

3

100

до 200

Pentawatt HV, PowerSO-10, Pentawatt HV (022Y)

VIPer100A

700

2,8

3

100

до 200

Pentawatt HV, PowerSO-10, Pentawatt HV (022Y)

VIPer100B

400

1,1

6

100

до 200

Pentawatt HV, PowerSO-10, Pentawatt HV (022Y)

VIPer12A

730

30

0,36

15

50

DIP-8, SO-8

VIPer22A

730

17

0,63

25

50

DIP-8, SO-8

VIPer30ALL

650

12

0,9

25_45

до 300

Pentawatt HV (022Y), DIP-8, PowerSO-10,
TO-220FP-5L, SO-8

VIPer50ALL

650

5,4

2

40_70

до 300

Pentawatt HV (022Y), PowerSO-10, DIP-8,
  TO-220FP-5L

В устройствах семейства VIPer в одной микросхеме интегрированы высоковольтный (700 В) МОП-транзистор и контроллер широтно-импульсной модуляции (ШИМ). Микросхемы VIPer включают в себя все функции, необходимые для построения импульсного источника электропитания: мощный МОП-транзистор, ШИМ-контроллер, высоковольтная цепь запуска, цепи компенсации и защиты по току и температуре.

Интеграция в одном кристалле ШИМ-контроллера и высоковольтного МОП-транзистора позволяет значительно повысить надёжность микросхем семейства VIPer за счёт уменьшения числа компонентов системы и встроенных в микросхему схем защиты от перегрузки по току и перегрева. Уменьшение числа компонентов и упрощение конструирования позволяют также понизить общую стоимость разработки и производства источников питания. Упрощение проектирования уменьшает вероятность паразитного возбуждения и пульсацию выходного напряжения, что нередко бывает вследствие неудачного расположения элементов и печатных проводников на плате.

Основные особенности семейства

  • регулируемая частота переключения - от 0 до 200 кГц;
  • режим токовой регуляции;
  • мягкий старт;
  • потребление от сети переменного тока менее 1 Вт в дежурном режиме;
  • выключение при понижении напряжения питания в случае короткого замыкания (КЗ) или перегрузки по току;
  • интегрированная в микросхему цепь запуска;
  • автоматический перезапуск;
  • защита от перегрева;
  • регулируемое ограничение по току.
