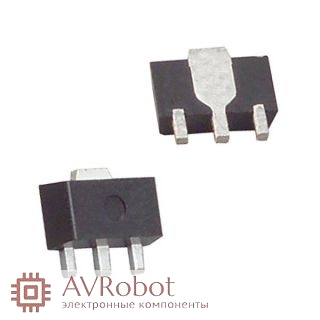

AMC7135 Линейный стабилизатор тока для светодиодов 350mA / 2.7 - 6 В SOT-89

AMC7135 Линейный стабилизатор тока для светодиодов 350mA / 2.7 - 6 В SOT-89
19,0 руб.
Есть в наличии 617 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 2718
  • Вес товара,(кг):0.001
  • Рабочая температура: -25°С +85°С
  • Модель: AMC7135
  • Вес, грамм: < 1
  • Напряжение питания, В: 2.7 - 6.0
  • Номинальный выходной ток, А: 0.35
  • Производитель: Китай
Описание товара

AMC7135 - применяется в большинстве аккумуляторных (Li-Ion 3.7V 18650, 14500) фонариках.

Данные стабилизаторы можно соединять параллельно тем самым увеличивать ток стабилизации - до 700, 1050 1400, 2100, 2800 мА и т.д.

Подробнее о AMC7135 можно прочитать тут


Суть этой микросхемы - ограничивать ток до 350 мА. То есть через неё всегда проходит ток не больше 350 мА, независимо от того, какое напряжение подаётся на вход и какая нагрузка подключена на выход. Чипы получили большое распространение в самодельных драйверах для светодиодов, особенно в фонарях.

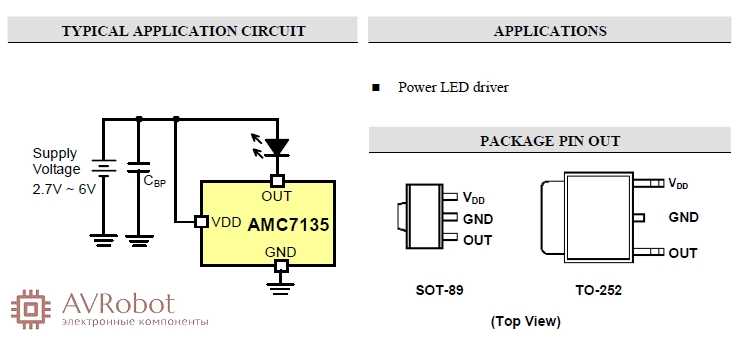

Чип нерегулируемый, но обычно используют ШИМ-сигнал на входе питания (VDD) для передачи его на нагрузку. Вход VDD потребляет до 200 мкА, так что его можно напрямую подключать к выводу микроконтроллера, там же формировать ШИМ-сигнал или просто управляющие сигналы включения и выключения. Пока питания нет, на нагрузку ток не идёт. Как только появляется питание, чип начинает работать как ограничитель.

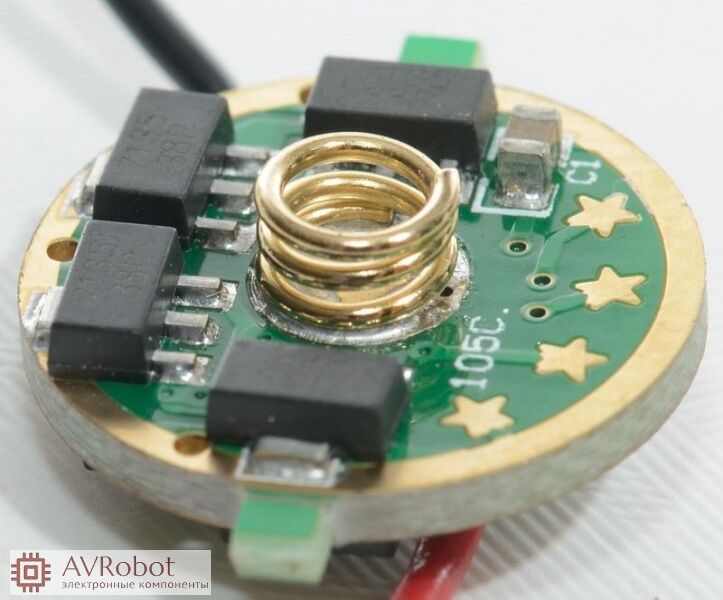

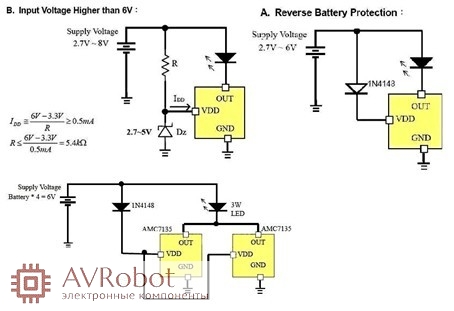

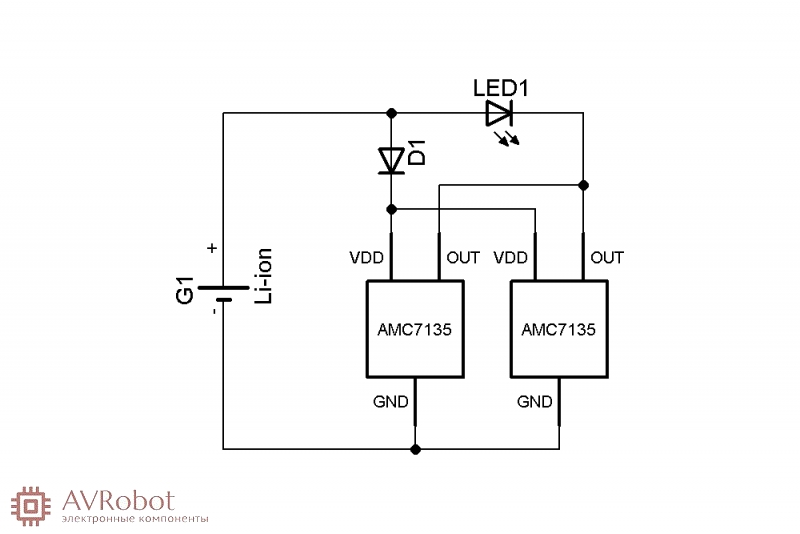

Микросхемы можно включать параллельно замыканием всех одинаковых контактов, тогда значение максимального тока соответственно умножается на количество чипов. Это часто используется в драйверах для получения более востребованных в фонарях токов. Поставив 8 штук AMC7135 параллельно, на выходе получаем ограничитель на 2,8 А. К сожалению, популярнейшие китайские драйвера типа Nanjg 105C не используют возможность раздельного управления питания для каждого чипа или их группы, используя вместо этого управляющий ШИМ-сигнал с микроконтроллера, но эта возможность реализована в любительских модификациях.

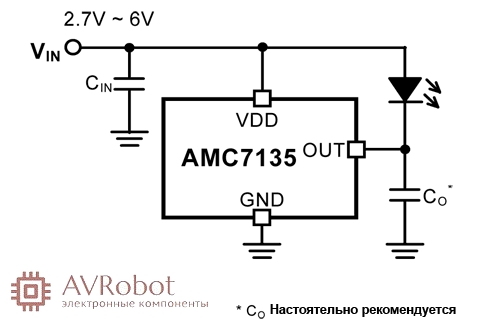

Полярность выхода обратная, то есть нагрузку нужно одним концом (у светодиодов - анодом) соединять с положительным питанием, а другим - к выходу чипа.

Достоинства:

возможность работы при низких напряжениях питания;
минимальное падение напряжения на микросхеме - всего 0.15в, собственное потребление менее 1мкА;
возможность ШИМ-регулировки яркости светодиода;
компактный корпус.

Изображения
  • AMC7135 Линейный стабилизатор тока для светодиодов 350mA / 2.7 - 6 В SOT-89
  • AMC7135 Линейный стабилизатор тока для светодиодов 350mA / 2.7 - 6 В SOT-89
  • AMC7135 Линейный стабилизатор тока для светодиодов 350mA / 2.7 - 6 В SOT-89
  • AMC7135 Линейный стабилизатор тока для светодиодов 350mA / 2.7 - 6 В SOT-89
  • AMC7135 Линейный стабилизатор тока для светодиодов 350mA / 2.7 - 6 В SOT-89
  • AMC7135 Линейный стабилизатор тока для светодиодов 350mA / 2.7 - 6 В SOT-89
  • AMC7135 Линейный стабилизатор тока для светодиодов 350mA / 2.7 - 6 В SOT-89
  • AMC7135 Линейный стабилизатор тока для светодиодов 350mA / 2.7 - 6 В SOT-89
