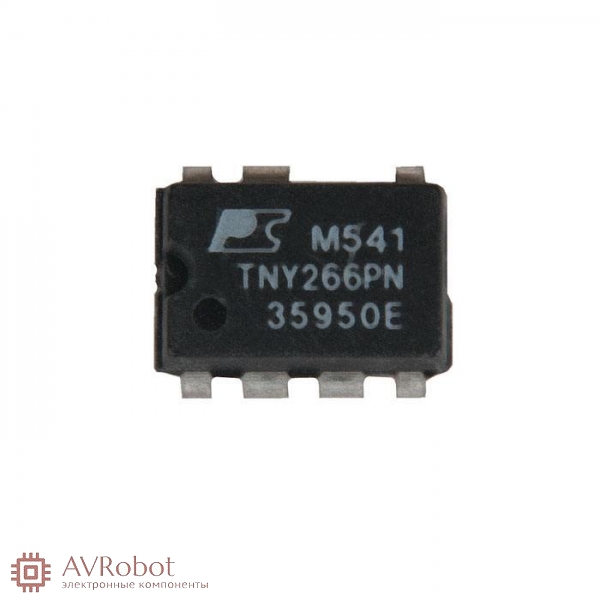

TNY266PN DIP-8 Регулятор с 700 вольтовым MOSFET транзистором для AC-DC

TNY266PN DIP-8 Регулятор с 700 вольтовым MOSFET транзистором для AC-DC
17,0 руб.
Есть в наличии 15 штук/и
  • Версия для печати
  • Задать вопрос о товаре
  • Код товара: 5648
  • Вес товара,(кг):0.002
  • Максимальное коммутируемое напряжение, В: 700
  • Производитель: Китай
Описание товара

TinySwitch-II Family Enhanced, Energy Eficient, Low Power Off-line Switcher

Регулятор для AC-DC.

Структура микросхем TNY263...268:
700 вольтовый MOSFET транзистор;
Генератор с фиксированной частотой 132кГц (124: 142 кГц);
Схема защиты от КЗ в нагрузке;
Схема защиты от заниженного входного напряжения;
Схема защиты от повышенного входного напряжения;
Схема защиты от обрыва цепи обратной связи;
Схема защиты от перегрева кристалла микросхемы;
Схема запуска от высокого входного напряжения;
Схема авторестарта;
Схема снижения ВЧ-помех (Jitter).

 За последнее время ИМС этого семейства достигли огромной популярности, их можно встретить в DVD-плеерах, DSL-модемах, зарядно-питающих устройствах, ждущих блоках питания и т. д.

Назначение выводов микросхем семейства TinySwitch-II
Номер вывода, Обозначение, Назначение

1      BP(BYPASS)      Вывод подключения внешнего блокировочного конденсатора для обеспечения работы внутреннего стабилизатора напряжения (5,8 В)

2, 3, 7, 8      S (SOURSE)      Общие выводы схемы управления в составе микросхемы. Эти выводы электрически соединены с истоком силового МОП транзистора

4      EN/UV (ENABLE/UNDER VOLTAGE)      Выполняет две функции: вход разрешения и контроля снижения выходного напряжения ИП

5      D (DRAIN)      Сток внутреннего силового МОП транзистора. С этого вывода также обеспечивается питание элементов схемы управления в составе микросхемы

Корпус DIP-8
Топология Buck, Boost, Flyback
Максимальное напряжение силового ключа 700 В
Номинальная мощность 15 Вт
Максимальная частота преобразователя 132 кГц
Максимальная скважность преобразователя 65 %
Ток собственного потребления 255 мкА
Рабочая температура -40...150 °C
