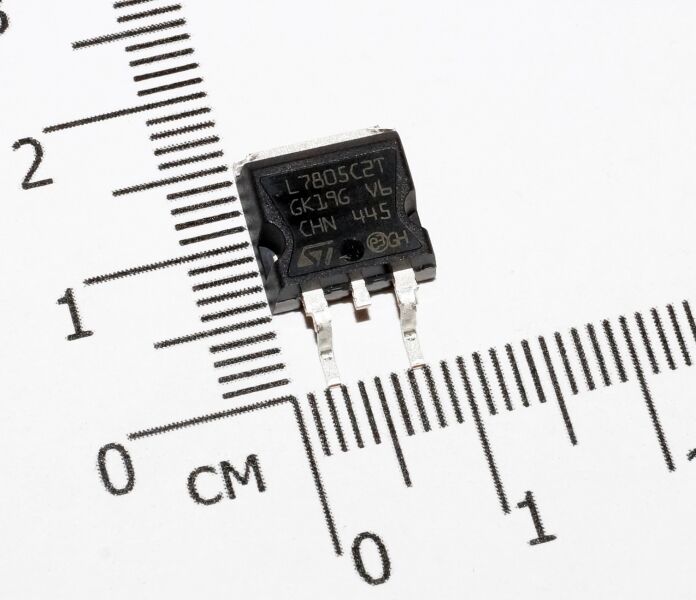

L7805C2T, L7805CD2T регулятор положительного напряжения, 1.5А, 5В, корпус TO-263 (D2PAK)
Описание:
L7805C2T, L7805CD2T регулятор положительного напряжения, корпус TO-263 (D2PAK), обеспечивает фиксированное выходное напряжение 5 В при токе нагрузки до 1.5 А . Выполнен в корпусе D2PAK (TO-263) для поверхностного монтажа на печатную плату . Имеет встроенную защиту от перегрева и короткого замыкания, что гарантирует надежную работу в широком спектре применений, включая питание цифровых и аналоговых схем . Особенностью данной модели является низкое падение напряжения на регуляторе, составляющее 2 В. Благодаря корпусу D2PAK, плата используется как радиатор для отвода тепла.
Характеристики:
Размер корпуса D2PAK (TO-263): длина 10.4 мм, ширина 9.35 мм, высота 4.6 мм .
Входное напряжение: 7…35 В .
Выходное напряжение: 5 В .
Выходной ток: до 1.5 А .
Диапазон рабочих температур: от 0 °C до +125 °C
Применения:
Питание микроконтроллеров: Подача стабильных 5 В на платы с Arduino, PIC, AVR, STM32 и логические микросхемы.
Автомобильная электроника: Понижение бортового напряжения (12 В) до 5 В для датчиков, видеорегистраторов и модулей управления.
Блоки питания и адаптеры: Вторичные каскады стабилизации в сетевых источниках питания и зарядных устройствах.
Промышленная автоматика: Питание реле, датчиков, интерфейсов связи (RS-485, CAN) и контроллеров.
Бытовая техника: Платы управления холодильников, стиральных машин и климатических систем.
Для стабильной работы обязательно нужны конденсаторы по входу (от 0.33 мкФ) и выходу (от 0.1 мкФ) как можно ближе к ножкам микросхемы.
